Alarme Residencial com 555

Eletrogate 23 de março de 202315 minutos

Introdução

Neste post, veremos projeto de alarme simples, que além da sua fácil montagem, requer componentes de baixo custo e alta disponibilidade. De certa forma, o circuito utilizado pode ser considerado de nível iniciante, no entanto, o presente artigo é destinado para qualquer entusiasta da eletrônica clássica! Trata-se de uma aplicação voltada para a segurança residencial, utilizando como contexto a abertura de portas e janelas. Para que a fiscalização ocorra, será necessário um componente muito utilizado em projetos de automação residencial, o reed switch, que basicamente é uma chave de fim de curso comutada por meio da aproximação de um imã. O modelo aplicado será o sensor magnético MC-38.


Funcionamento

Como já foi dito anteriormente, o circuito reservado para este artigo tem o intuito de avisar se uma porta ou janela foi aberta. Para permitir a distinção entre os estados de aberto e fechado, escolhemos um transistor com configuração PNP. Explicando de maneira simplória, os transistores são componentes semicondutores que podem atuar como chaves ou amplificadores, tendo a primeira opção em nosso projeto.

A lógica de funcionamento dessa primeira parte do projeto é muito simples, de modo que, quando a base do transitor estiver em nível digital baixo (porta aberta), o circuito é fechado permitindo passagem de corrente entre o emissor e o coletor, alimentando 555. A função do reed switch, fica na base do transistor, é dizer se o sensor foi ou não acionado, fazendo com que, quando o sensor estiver próximo ao imã, nada acontece, mas caso seja distanciado, o alarme dispara imediatamente, como veremos mais a frente. Entrando na parte principal do alarme, temos o famoso circuito integrado 555, que será utilizado no seu modo astável, que basicamente funciona como um oscilador, em outras palavras é o que os leigos chamam de “pisca-pisca”. Essa oscilação na saída servirá para acionar um buzzer com um certo intervalo, gerando aquela característica identificada em quase todos os alarmes residenciais.


Circuito

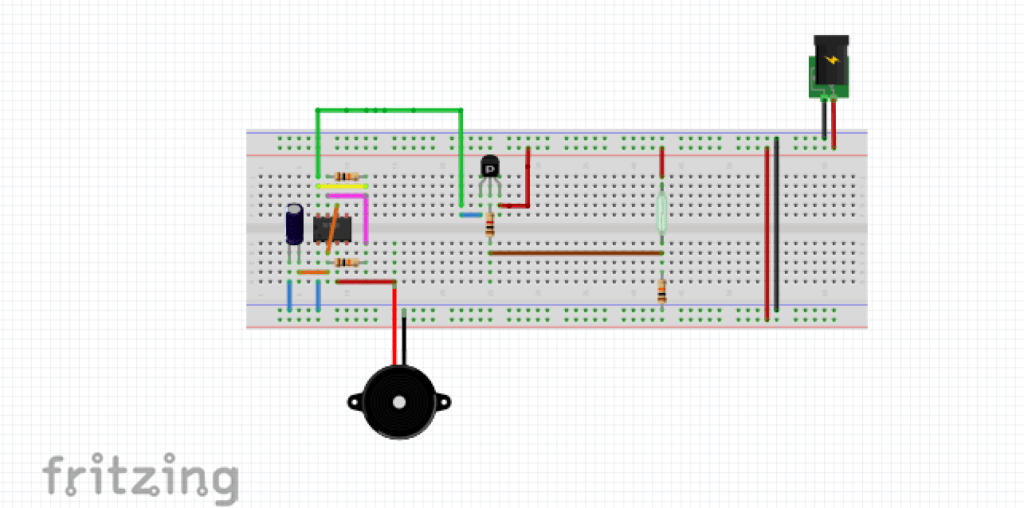

Segue abaixo o circuito elétrico:

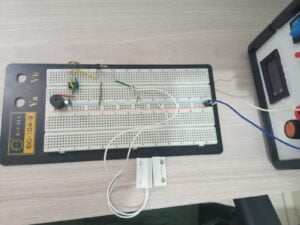

Montagem e Demonstração

Para ficar mais fácil a compreensão de alguns detalhes que envolvem o circuito, vamos montar o projeto por partes. A primeira coisa que devemos fazer é configurar o sensor magnético como um botão com resistor de pull-down, para que, quando o imã se distanciar do sensor, o transistor irá entrar em saturação (ou seja, chave fechada), visto que sua base deve estar conectada ao sensor.

Para entrar na próxima etapa, é essencial para o prosseguimento da montagem que o 555 esteja configurado no modo astável. Com isso em mente, entramos na parte mais importante do nosso circuito, o disparo do alarme. Nessa etapa final, ligaremos o emissor do transistor ao Vcc e o coletor ao pino 8 do 555. Isso permitirá a alimentação do nosso oscilador, que terá, na sua saída (o pino 3), um buzzer, que realizará o sinal sonoro.

Abaixo, temos os vídeos do projeto em funcionamento:


Conclusão

Atualmente, com uma grande variedade de microcontroladores disponíveis no mercado, vem diminuindo cada vez mais a necessidade de utilizar componentes clássicos da eletrônica, como o 555 e o Contador Johnson. Ainda assim, existem aplicações que se mostram muito mais viáveis sem o uso de um microcontrolador, tornando mais preferenciais os componentes básicos e circuitos integrados, como o caso do projeto de hoje.
