Sensor AHT25 com ESP32

Introdução

No post de hoje, aprenderemos a usar o Sensor de Temperatura e Umidade AHT25. Esse sensor se diferencia dos outros sensores como o DHT11 e o DHT22, pois eles transmitem os dados por apenas um pino, o pino de DATA. Já o AHT25 faz a transmissão dos valores pelo protocolo I₂C.

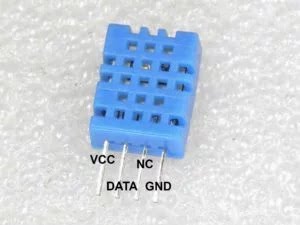

DHT11

Fonte: Eletrogate

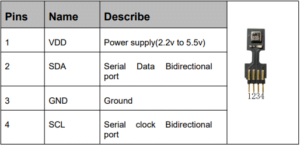

AHT25

Especificações

Além dessas diferenças, o AHT25 é mais preciso em suas medições de temperatura e umidade do que os DHT’s.

AHT25

• Precisão de Umidade:   ± 2% UR
• Precisão de Temperatura: ± 0.3 ℃

Fonte: https://www.eletrogate.com/sensor-de-temperatura-e-umidade-aht25

DHT11

• Precisão de Umidade: ± 5% UR
• Precisão de Temperatura: ± 2.0 ºC

Fonte: https://www.eletrogate.com/sensor-de-umidade-e-temperatura-dht11

DHT22

• Precisão de Umidade:  2 – 5%
• Precisão de Temperatura:  ± 0.5 ° C

Fonte: https://www.eletrogate.com/sensor-de-umidade-e-temperatura-dht22-am2302

Como Utilizar o AHT25

Primeiro, é necessário instalar a biblioteca necessária para o sensor funcionar.

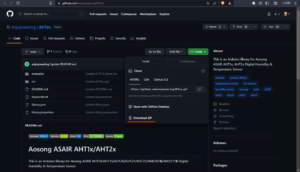

Para isso, acesse o link https://github.com/enjoyneering/AHTxx e faça o download do arquivo ZIP.

Configurando a Biblioteca

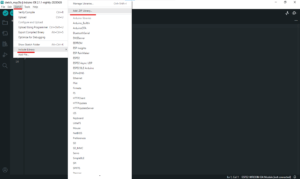

Primeiro, abra o IDE da Arduino e acesse a aba “Sketch”. Nesta, clique em “Include Library” e, depois, selecione “Add .ZIP Library”.

Em seguida, selecione o arquivo instalado:

Configurando a Placa

Eu vou usar a placa Módulo WiFi ESP32s Bluetooth 38 pinos. Caso não tenha essa placa configurada, acesse o post Conhecendo o ESP32 – Usando Arduino IDE (2).

Materiais Necessários para o Projeto Sensor AHT25 com ESP32

• Módulo WiFi ESP32s Bluetooth 38 pinos
• Sensor de Temperatura e Umidade AHT25
• Protoboard 830 Pontos
• Jumpers – Macho/Macho – 65 Unidades
• Barra de Pinos Macho 1x40x14.5 – 90°
• Ferro de Soldar Hikari Power-40
• Solda Estanho em Fio Hikari HS-63

Explicação

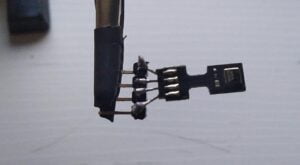

Para fixar o sensor AHT25 na protoboard, foi necessário soldar seus terminais em uma barra de pinos para que ele se encaixe na protoboard.

Dessa maneira:

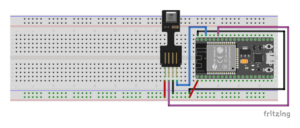

Circuito

Código

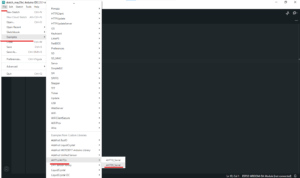

Aqui vamos utilizar primeiro um código do exemplo da biblioteca. Para isso, vá em “File”, depois em “Examples”, abaixe até achar “AHT1x/AHT2x” e selecione “AHT20_Serial”

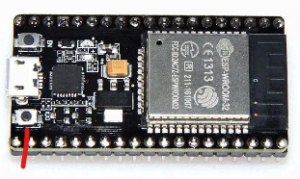

Para carregar o código para a placa, pode ser necessário apertar o botão do lado direito da placa enquanto o código é carregado.

O resultado do código será esse:

Porém, eu fiz um código um pouco mais simples para fazer a leitura da Temperatura e da Umidade:

#include <AHTxx.h>
#include <SPI.h>
#include <Wire.h>

float temp;
float umidade;

AHTxx aht20(AHTXX_ADDRESS_X38, AHT2x_SENSOR);

void setup(){
  Serial.begin(115200);
  aht20.begin();
}

void loop(){
temp = aht20.readTemperature();
umidade = aht20.readHumidity();
delay(2000);
Serial.println(temp);
Serial.println(umidade);
}

O resultado deverá ser o seguinte:

Vídeo do funcionamento do código:

Datasheet do Sensor AHT25

https://asairsensors.com/wp-content/uploads/2021/09/Data-Sheet-AHT25-Humidity-and-Temperature-Module-ASAIR-V1.0.04-1.pdf
