Kit DIY Detector de metais

Eletrogate 21 de novembro de 2023

Introdução

Neste post, apresentaremos a montagem do kit DIY detector de metais, que oferece um alcance de detecção de aproximadamente 20 mm.

Este kit é composto pelos seguintes componentes:

  • Capacitor Eletrolítico de 100uF
  • 2x Capacitores Cerâmicos de 104
  • 2x Capacitores de Poliéster de 222
  • Transistor 9012
  • Transistor 9015
  • Transistor 9018
  • Potenciômetro
  • Resistor de 220k
  • Resistor de 2.2k
  • Buzzer
  • PCB (Placa de Circuito Impresso)

(Nota: O kit DIY não inclui fonte de alimentação DC 3.5–5V.  Na montagem foi utilizado um suporte para 3 pilhas AA.)


Montagem

Comece a montagem soldando os resistores na placa. O resistor R1, com valor de 220K. Em seguida, solde o resistor R2, com valor de 2.2k, garantindo que esteja alinhado com a serigrafia correspondente na placa.

resistores do detector de metal

Prossiga com a montagem dos capacitores cerâmicos. Insira o capacitor C1 (104) na localização indicada na placa e solde-o. Repita o processo para o capacitor C4 (104).

Capacitores ceramicos

Insira o capacitor de poliéster C2 (222) na posição adequada e solde-o de acordo com a serigrafia na placa. Repita o processo para o capacitor C3 (222).

Capacitores de poliéster - detector de metal

Antes de soldar os transistores, observe atentamente a serigrafia na PCB para garantir que eles sejam posicionados na mesma orientação do desenho na placa. Lembre-se de que os transistores possuem valores diferentes, portanto, certifique-se de montá-los nos locais corretos de acordo com a serigrafia. Comece com o transistor Q3 (9012). Em seguida, monte o transistor Q2 (9015) e, por fim, o transistor Q1 (9018).

transistores - detector de metal

Solde o potenciômetro, identificado como “W100”, na posição indicada na placa.

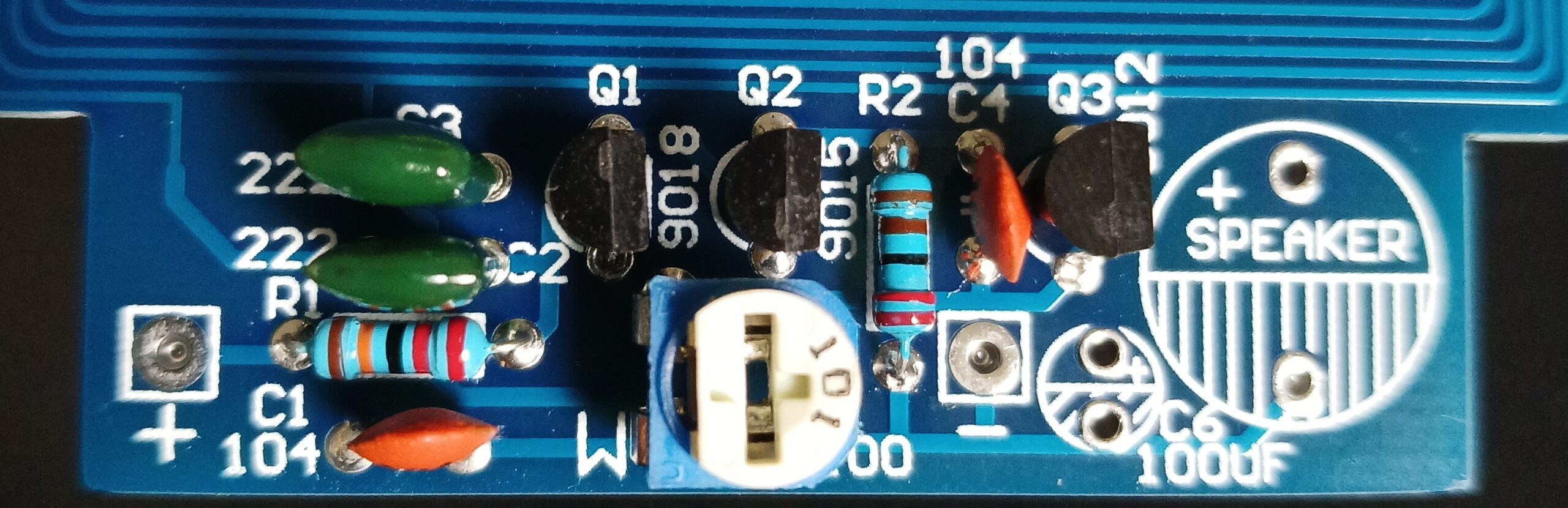

Potenciômetro - detector de metal

Neste passo, você deve prestar atenção à polaridade ao montar o capacitor eletrolítico C6 (100uF). Certifique-se de que o terminal negativo (-) esteja corretamente alinhado com a serigrafia hachurada na placa e solde-o no lugar. Em seguida, monte o buzzer, seguindo a serigrafia para garantir a orientação correta e proceda à soldagem.

Capacitor e buzzer - detector de metal

Por fim, monte a fonte de alimentação DC 3.5-5V de sua preferência. No guia, foi utilizado um suporte para 3 pilhas AA.

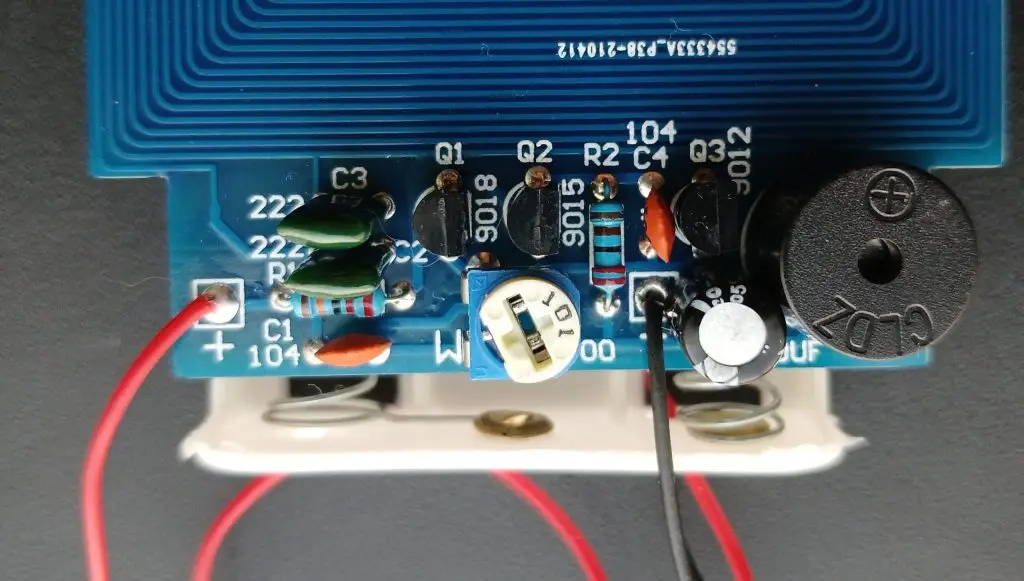

Ao fim da montagem, o seu kit detector de metais estará semelhante à imagem abaixo:



Após montar o circuito, é necessário calibrá-lo. Para isso ajuste o potenciômetro até que pare de emitir som (quando não estiver próximo ao metal).


Por último

Este kit DIY oferece uma oportunidade para adquirir habilidades de montagem e soldagem de circuitos. À medida que você avança, pode ter certeza de que construiu um dispositivo capaz de detectar metais, o que pode ser útil em diversas aplicações. Lembre-se de que a prática é fundamental para o aprimoramento de suas habilidades em eletrônica, e este kit é um excelente ponto de partida. Continue a experimentar e a aprender, e aproveite o seu novo detector de metais feito por você!
