Kit DIY Controlador de Nível de Água com Sensor e Relé

Eletrogate 2 de janeiro de 2024

Introdução

Neste post, apresentaremos o passo a passo para a montagem do kit DIY controlador de nível de água com sensor e relé. Os componentes do kit são:

  • Resistor 1K (cores: marrom, preto, preto, marrom, marrom);
  • 2x – Resistor 2K (cores: vermelho, preto, preto, marrom, marrom);
  • Resistor 10K (cores: marrom, preto, preto, vermelho, marrom);
  • Resistor 33K (cores: laranja, laranja, preto, vermelho, marrom);
  • Resistor 1M (cores: marrom, preto, preto, amarelo, marrom);
  • 5x – Diodo 1n4007;
  • Capacitor Cerâmico 10nF (103);
  • 3x – Capacitor Cerâmico 100nF (104);
  • Transistor NPN S8050;
  • Circuito Integrado NE555;
  • Soquete DIP-8;
  • Conector KRE 2 vias;
  • Conector KRE 3 vias;
  • LED 3mm Vermelho;
  • Capacitor Eletrolítico 2200uF/16V;
  • Relé 12V;
  • Conector JST-XH 3 vias – Macho;
  • Conector JST-XH 3 vias – Fêmea + Fios 2,54mm;
  • PCB.

Montagem

Comece soldando o soquete DIP-8 na placa. Certifique-se de alinhar corretamente o chanfro e os pinos do soquete com a serigrafia na placa. Em seguida insira o CI NE555 no soquete, ficando como na imagem abaixo.

Em seguida solde todos os resistores nos locais designados na placa.

Solde o transistor NPN S8050. Certifique-se de respeitar a orientação correta do componente, conforme indicado na PCB.

Realize a soldagem dos capacitores cerâmicos de 10nF (103) e 100nF (104) nos locais marcados na placa.

Solde os diodos 1n4007 e o LED nos espaços designados. Atente-se à polaridade dos diodos e do LED, conforme indicado na placa e na imagem abaixo.

Solde o capacitor eletrolítico de 2200uF/16V e o relé de 12V, atentando-se para à polaridade correta do capacitor.

Finalize a montagem soldando os conectores na placa. Conecte o conector KRE de 2 vias, o conector KRE de 3 vias e o conector JST-XH de 3 vias nos locais restantes.

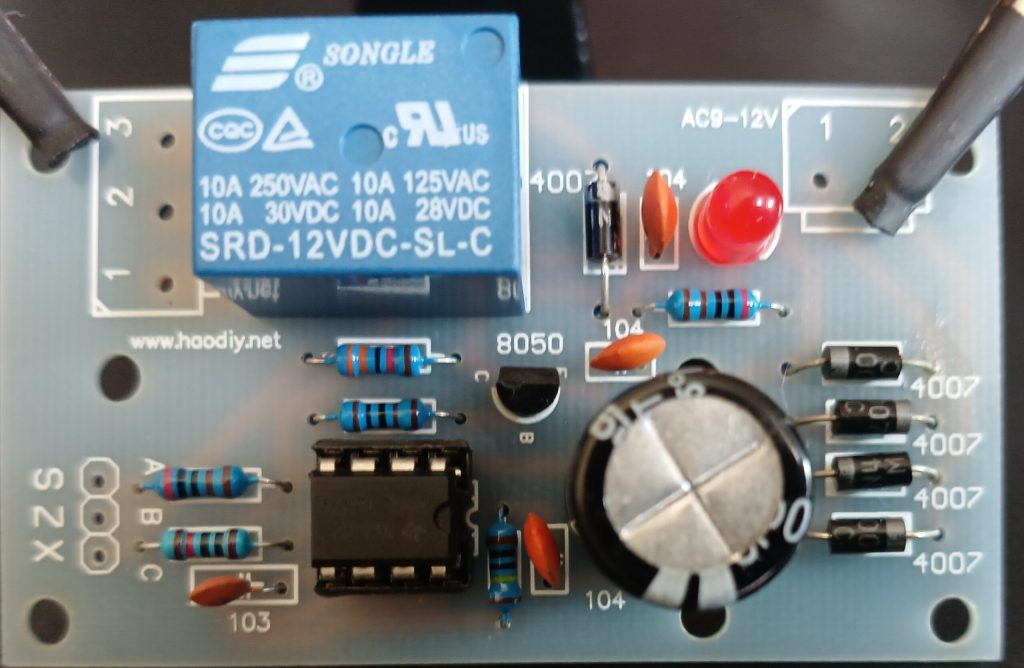

Após finalizar a montagem o sensor deve estar semelhante à imagem abaixo.


Detecção do Nível de Água

Para utilizar o sensor de nível de água, siga os passos abaixo:

Instalação da Sonda:

No recipiente a ser medido, posicione os três fios da sonda nos locais indicados:
Fio amarelo (nível superior);
Fio preto (nível inferior);
Fio vermelho (nível morto, posicionado um pouco abaixo do nível do fio preto).

Alimentação do Sensor:

Conecte a fonte de alimentação ao sensor utilizando o conector KRE de 2 vias. Certifique-se de que a tensão de alimentação esteja dentro da faixa especificada (AC 9-12 ou DC 12-15). Não é necessário se preocupar com a polaridade ao conectar.

Detecção de Nível:

Ao energizar o circuito, a medição do tanque é iniciada. Se a água estiver abaixo do ponto correspondente ao fio preto, o relé é acionado, energizando o equipamento conectado (sinaleiro, bomba, etc.). Quando o nível atingir o ponto máximo (ponto A), a sonda detecta e desliga o relé.

Se a sonda não estiver operando adequadamente, com dificuldades para reconhecer o nível ou apresentando atrasos no acionamento, é recomendável ampliar a área de contato dos fios com o líquido, aumentando, assim, a sensibilidade do sistema. Para realizar essa modificação, basta remover alguns milímetros adicionais do isolante na extremidade de cada um dos três fios da sonda e testar novamente.


Conclusão

Em resumo, o kit DIY para o controlador de nível de água apresenta-se como uma solução versátil e acessível. Com componentes bem especificados e um guia de montagem detalhado, o dispositivo oferece uma detecção eficiente de níveis, acionando o relé conforme necessário. A ampla faixa de tensão de alimentação destacam sua adaptabilidade e usabilidade, tornando-o uma opção valiosa para projetos de automação e monitoramento de líquidos.
