Decifre o Código – Jogo Arduino

Eletrogate 8 de março de 2021

Introdução

Um jogo ficou muito conhecido há um tempo atrás, que era o “Advinhe o Código” ou “Decifre o Código”, e vários canais do YouTube fizeram esse desafio, como o recomendadíssimo Matemática Rio, do professor Rafael Procópio,

Canal Matemática Rio

O desafio consiste em a partir de algumas dicas sobre alguns códigos errados, com a dica de alguns algarismos que estão no lugar certo ou que estão corretos mas estão no lugar errado, você acertar o número. Recomendo muito que você veja o vídeo para entender melhor como funciona o desafio.

Como o desafio é bem legal, a gente pensou que poderíamos elevar para um outro nível, onde a gente pudesse utilizar nossos conhecimentos maker, e fazer algo sensacional! E por isto, estamos trazendo este maravilhoso projeto para que você divirta e desafie seus amigos e família.

O projeto original é da pagina The DIY LIFE, vale a pena conferir lá. A ideia será montar um cofre que ficará trancado, e neste cofre teremos LEDs para indicar se existem números certos no lugar certo, e se existem número certos no lugar errado.


Projeto

A estratégia para realizar o projeto será montar o cofre e programar ele desta maneira:

  • O cofre iniciará destravado, e indicará no display e nos LEDs a inicialização
  • Usaremos um encoder com botão para que possamos pressionar ele para iniciar
  • Antes iniciar deveremos demonstrar uma mensagem indicando que o cofre deverá ser fechado para iniciar
  • Assim que iniciado, é gerado um código completamente aleatório, e as dicas serão dadas a partir dos LEDs
  • Quando uma senha for inserida, os LEDs vermelhos indicarão a quantidade de algarismos corretos na senha, e os LEDs verdes indicarão quantos estão na posição correta.
  • Logo, se o LED verde e vermelho são ligados, isto significa que o número além de certo está na posição certa. Se apenas o LED vermelho é ligado, isso significa que o número está certo mas na posição errada
  • Após a pessoa acertar o código, devemos destrancar o cofre e dizer com quantas tentativas ela acertou. E reiniciar para que ela possa começar de novo, gerando uma nova senha diferente.

Desenvolvimento

Primeiro iremos realizar a prototipação para verificar se todos os componentes estão funcionando, se o código está rodando bem, e se não há qualquer espécie de erro. Nessa etapa de prototipação é necessário garantir que tudo está funcionando, pois, se algo não funcionar aqui, poderá ocasionar um transtorno muito grande depois que o projeto estiver pronto e você precisar desmontar.

Realize a  montagem abaixo.

Caso você tenha adquirido um modelo de Encoder diferente do modelo da imagem, não se preocupe! Como você pode ver nesta imagem, ambos são equivalentes:

Para carregar o código, antes faça a instalação das duas bibliotecas a seguir no Gerenciador de Bibliotecas:

Para acessar o Gerenciador de Bibliotecas vá em “Ferramentas>Gerenciador de Bibliotecas (Ctrl + Shift + I)”.

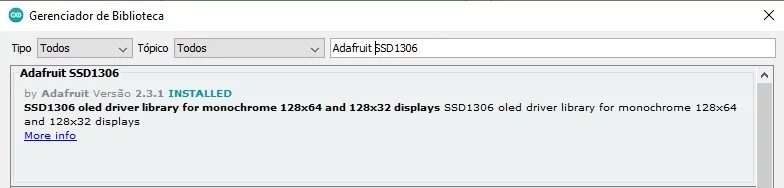

Procure pela biblioteca Adafruit SSD1306, igual na imagem abaixo, e a instale.

Após isso procure pela biblioteca Adafruit GFX, e a instale também.

Caso ocorra algum erro na compilação, verifique se a biblioteca Adafruit BusIO está instalada. Caso não esteja, instale-a também.

Feito a montagem e a instalação das bibliotecas, carregue o seguinte código para a placa:

//Eletrogate
//adaptado de: Michael Klements, The DIY Life

//Rotina de interrupção do encoder adaptada do código de exemplo de Simon Merrett

#include <SPI.h>                          //Importando bibliotecas para controlar o display OLED
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <Servo.h>                        //Biblioteca de importação para controlar o servo

Servo lockServo;                          ////Cria um objeto servo chamado lockServo

#define SCREEN_WIDTH 128                  // OLED display largura, em pixels
#define SCREEN_HEIGHT 32                  // OLED display altura, em pixels

#define OLED_RESET -1                     // Pino de reset
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);   //Criando o objeto para controlar o display
/*
  void PinA();
  void PinB();
  void startupAni ();
  void updateDisplayCode();
  void updateLEDs (int corNum, int corPla);
  void checkCodeGuess();
  void inputCodeGuess();
  void generateNewCode();
*/
static int pinA = 2;                      //Pino para interrupção interna do Enconder
static int pinB = 3;                      //Pino para interrupção interna do Enconder
volatile byte aFlag = 0;                  //PinA detectando apenas a borda de subida
volatile byte bFlag = 0;                  //PinB como borda de subida na detecção
volatile byte encoderPos = 0;             //Posição atual do Encoder, que pode variar de 0 a 9
volatile byte prevEncoderPos = 0;         //Variavel para armazenar o valor anterior, para saber se o encoder foi girado.
volatile byte reading = 0;                //Armazena o valor dos pinos de interrupção

const byte buttonPin = 4;                 //Pino do botão do encoder
byte oldButtonState = HIGH;               //Armazena o antigo estado do botão
const unsigned long debounceTime = 10;    //Delay para evitar erros na leitura do botão
unsigned long buttonPressTime;            //Tempo que o botão foi pressionado para debounce

byte correctNumLEDs[4] = {6, 8, 10, 12};   //Pinos para LEDs de número correto (indicam um dígito correto)
byte correctPlaceLEDs[4] = {7, 9, 11, 13}; //Pinos para LEDs no local correto (indicam um dígito correto no local correto)

byte code[4] = {0, 0, 0, 0};               //Cria um vetor para armazenar os dígitos do código a ser decifrado
byte codeGuess[4] = {0, 0, 0, 0};          //Cria um vetor de código digitado pelo usuário
byte guessingDigit = 0;                    //Variável para armazenar o digito atual do usuário
byte numGuesses = 0;                       //Variável que armazena a quantidade de tentativas
boolean correctGuess = true;               //Variável para verificar se o código foi adivinhado corretamente, verdadeiro inicialmente para gerar um novo código na inicialização


void setup()
{
  Serial.begin(9600);                                 //Inicia o Monitor Seial para realização de eventuais debugging
  if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C))     //Inicia o display
  {
    Serial.println(F("SSD1306 a inicialização falhou"));   //Se a conexão falhou
    for (;;);                                         //Loop infinito para não continuar
  }
  display.clearDisplay();                             //A inicialização do display foi bem sucedida, então limpa o display
  lockServo.attach(5);                                //Inicia o servo no pino 5
  for (int i = 0 ; i <= 3 ; i++)                      //Define todos os LEDs como saída
  {
    pinMode(correctNumLEDs[i], OUTPUT);
    pinMode(correctPlaceLEDs[i], OUTPUT);
  }
  pinMode(pinA, INPUT_PULLUP);                        //Seta PinA como entrada PULLUP,para não precisar do resistor.
  pinMode(pinB, INPUT_PULLUP);                        //Seta PinB como entrada PULLUP,para não precisar do resistor.
  attachInterrupt(0, PinA, RISING);                   //Inicia a rotina de interrupção dos pinos de rotação do encoder
  attachInterrupt(1, PinB, RISING);
  pinMode (buttonPin, INPUT_PULLUP);                  //Seta o botão como entrada PULLUP,para não precisar do resistor.
  randomSeed(analogRead(0));                          //Função para gerar números aleatórios
  display.setTextColor(SSD1306_WHITE);                //Setando a cor do texto para branco
  startupAni();                                       //Inicia a Animação
}

void loop()
{
  if (correctGuess)                                           //Se o codigo está correto, destrava e gera um novo código.
  {
    lockServo.write(140);                                     //Destrava o cofre com o servo
    delay(300);
    updateLEDs (0, 4);                                        //Piscando a sequencia de LEDS
    delay(300);
    updateLEDs (4, 0);
    delay(300);
    updateLEDs (0, 4);
    delay(300);
    updateLEDs (4, 0);
    delay(300);
    updateLEDs (4, 4);                                        //Desliga todos os LEDs
    if (numGuesses >= 1)                                      //Verifica se não é o inicio do jogo para dar as informações do jogo
    {
      display.clearDisplay();                                 //limpa  o display
      display.setTextSize(1);                                 //Seta o tamanho da fonte menor
      display.setCursor(35, 10);                              //Seta o posição do texto
      display.print(F("Em "));                                //Imprime as informações na tela
      display.print(numGuesses);
      display.setCursor(35, 20);                              //Seta o posição do texto
      display.print(F("Tentativas"));                         //Imprime as informações na tela
      display.display();                                      //Exibe o texto
      delay(5000);
    }
    display.clearDisplay();                                   //limpa  o display
    display.setTextSize(1);                                   //Seta o tamanho da fonte
    display.setCursor(25, 10);                                //Seta o posição do texto
    display.print(F("Aperte para"));                              //Imprime as informações na tela
    display.setCursor(15, 20);                                //Seta o posição do texto
    display.print(F("trancar o cofre"));                            //Imprime as informações na tela
    display.display();                                        //Exibe o texto
    display.setTextSize(2);                                   //Imprime as informações na tela size back to large
    boolean lock = false;                                     //O cofre não esta bloqueado inicialmente
    boolean pressed = false;                                  //Mantém o controle do pressionamento do botão
    while (!lock)                                             //Enquanto o botão não está pressionado, aguarde até que seja pressionado
    {
      byte buttonState = digitalRead (buttonPin);
      if (buttonState != oldButtonState)
      {
        if (millis () - buttonPressTime >= debounceTime)      //Debounce botão
        {
          buttonPressTime = millis ();                        //Tempo enquanto o botão é pressionado
          oldButtonState =  buttonState;                      //Lembrar o ultimo estado do botão
          if (buttonState == LOW)
          {
            pressed = true;                                   //Lembrar que o botão foi pressionado
          }
          else
          {
            if (pressed == true)                              //Certifica de que o botão seja pressionado e depois liberado antes de continuar no código
            {
              lockServo.write(45);                            //Tranca o cofre
              display.clearDisplay();                         //Limpa o display
              display.setCursor(15, 10);                      //Seta o posição do texto
              display.print(F("Trancado"));                   //Imprime as informações na tela
              display.display();                              //Exibe o texto
              lock = true;
            }
          }
        }
      }
    }
    generateNewCode();                                        //Chama a função para gerar novo código aleatório
    updateLEDs (0, 0);
    correctGuess = false;                                     //A variavel que monitora se o codigo está correto inicia como falso
    numGuesses = 0;                                           //Reseta o número de tentativas
  }
  inputCodeGuess();                                           //Chama a função para que o usuário digite um novo código
  numGuesses++;                                               //Aumenta em 1 o número de tentativas
  checkCodeGuess();                                           //Chama a função que checa se o código está correto
  encoderPos = 0;                                             //Reseta a posição do encoder
  guessingDigit = 0;                                          //Reseta o digito a ser testado para zero
  codeGuess[0] = 0;                                           //Reseta o primeiro digito do codigo para 0
  updateDisplayCode();                                        //Atualiza o código exibido no display
}

void updateDisplayCode()                                      //Função para atualizar a tela com o código
{
  String temp = "";                                           //Variável temporária para concatenar a string de código
  if (!correctGuess)                                          //Se a suposição não estiver correta, atualize a tela
  {
    for (int i = 0 ; i < guessingDigit ; i++)                 //Percorre os quatro dígitos para exibi-los
    {
      temp = temp + codeGuess[i];
    }
    temp = temp + encoderPos;
    for (int i = guessingDigit + 1 ; i <= 3 ; i++)
    {
      temp = temp + "0";
    }
    display.setTextSize(2);                                   //Imprime as informações na tela size
    display.clearDisplay();                                   //Limpa o display
    display.setCursor(40, 10);                                //Seta o posição do texto
    display.println(temp);                                    //Imprime as informações na tela
    display.display();                                        //Update the display
  }
}

void generateNewCode()                                        //Função para gerar um novo código aleatório
{
  Serial.print("Code: ");
  for (int i = 0 ; i <= 3 ; i++)                              //Percorre os quatro dígitos e atribui um número aleatório a cada um
  {
    code[i] = random(0, 9);                                   //Gera um numero aleatório para cada digito
    Serial.print(code[i]);                                    //Exibir o código no monitor serial para depuração

  }
  Serial.println();
}

void inputCodeGuess()                                         //Função que permite ao usuário inserir uma tentativa
{
  //  byte buttonState;
  for (int i = 0 ; i <= 3 ; i++)                              //O usuário deve adivinhar todos os quatro dígitos
  {
    guessingDigit = i;
    boolean confirmed = false;                                //Ambos usados para confirmar o pressionamento do botão para atribuir um dígito ao código a ser advinhado
    boolean pressed = false;
    encoderPos = 0;                                           //O encoder começa em 0 para cada dígito
    while (!confirmed)                                        //Aguarda enquanto o usuário não confirmar o digito
    {
      byte buttonState = digitalRead (buttonPin);
      if (buttonState != oldButtonState)
      {
        if (millis () - buttonPressTime >= debounceTime)      //Botão debounce
        {
          buttonPressTime = millis ();                        //Registra o tempo em que o botão foi pressionado
          oldButtonState =  buttonState;                      //Registra o antigo estado do botão
          if (buttonState == LOW)
          {
            codeGuess[i] = encoderPos;                        //Se o botão for pressionado, aceita o presente número na senha a ser acertada
            pressed = true;
          }
          else
          {
            if (pressed == true)                              //Caso a variável de botão pressionado for verdadeira
            {
              updateDisplayCode();                            //Atualiza o código de exibição para o código atual
              confirmed = true;
            }
          }
        }
      }
      if (encoderPos != prevEncoderPos)                       //Atualizará o código exibido se a posição do encoder mudar
      {
        updateDisplayCode();
        prevEncoderPos = encoderPos;
      }
    }
  }
}

void checkCodeGuess()                                         //Função para verificar se o usuário acertou o código
{
  int correctNum = 0;                                         //Variável para o numero de digitos corretos no lugar errado
  int correctPlace = 0;                                       //Variável para o número de dígitos corretos no lugar correto
  int usedDigits[4] = {0, 0, 0, 0};                           //Marca os dígitos que já foram identificados no lugar errado, evita contar dígitos repetidos duas vezes
  for (int i = 0 ; i <= 3 ; i++)                              //Percorre os quatro digitos do código confirmado do usuário.
  {
    for (int j = 0 ; j <= 3 ; j++)                            //Percorre os quatro digitos do código a ser enviado
    {
      if (codeGuess[i] == code[j])                            //Se um número corresponder certo
      {
        if (usedDigits[j] != 1)                               //Verifica se não foi identificado anteriormente
        {
          correctNum++;                                       //Incrementa na variável de números corretos, não necessariamente no lugar correto
          usedDigits[j] = 1;                                  //Marca os digitos identificados como corretos
          break;                                              //Irá parar de procurar após o digito ser encontrado
        }
      }
    }
  }
  for (int i = 0 ; i <= 3 ; i++)                              //Rotna para verificar se o digito se encontra também no local correto
  {
    if (codeGuess[i] == code[i])                              //Se um dígito correto no lugar correto for encontrado
      correctPlace++;                                         //Incrementa o contador de lugar correto
  }
  updateLEDs(correctNum, correctPlace);                        //Chama a função para atualizar os LEDs com os numeros de corretos e locais corretos
  if (correctPlace == 4)                                       //Se todos os 4 dígitos estiverem corretos, o código foi decifrado
  {
    display.setTextSize(1);
    display.clearDisplay();                                    //Limpa o display
    display.setCursor(30, 10);                                 //Seta o posição do texto
    display.print(F("Desbloqueado!"));                         //Imprime as informações na tela
    display.display();                                         //Exibe o texto
    correctGuess = true;
  }
  else
    correctGuess = false;
}

void updateLEDs (int corNum, int corPla)                        //Função para atualizar os LEDs para mostrar os acertos
{
  for (int i = 0 ; i <= 3 ; i++)                                //Primeiro desliga todos os LEDs
  {
    digitalWrite(correctNumLEDs[i], LOW);
    digitalWrite(correctPlaceLEDs[i], LOW);
  }
  for (int j = 0 ; j <= corNum - 1 ; j++)                       //Ligue o número de dígitos corretos nos LEDs do lugar errado
  {
    digitalWrite(correctNumLEDs[j], HIGH);
  }
  for (int k = 0 ; k <= corPla - 1 ; k++)                       //Ligue o número de dígitos corretos no local correto dos LEDs
  {
    digitalWrite(correctPlaceLEDs[k], HIGH);
  }
}

void startupAni ()                            //Função para a animação inicial
{
  display.setTextSize(2);                     //Imprime as informações na tela size
  display.setCursor(25, 10);                  //Seta o posição do texto
  display.println(F("Decifre"));              //Imprime as informações na tela
  display.display();                          //Exibe o texto
  delay(500);
  display.clearDisplay();                     //Limpa o display
  display.setCursor(55, 10);
  display.println(F("O"));
  display.display();
  delay(500);
  display.clearDisplay();
  display.setCursor(30, 10);
  display.println(F("Codigo"));
  display.display();
  delay(500);
  display.clearDisplay();
}

void PinA()                               //Rotina para tratar a interrupção causada pelo encoder rotativo PinA.
{
  cli();                                  //Pare as interrupções para que seja lido o valor nos pinos
  reading = PIND & 0xC;                   //Lê todos os oito valores dos pinos e remove todos, exceto os valores de pinA e pinB
  if (reading == B00001100 && aFlag)      //Checa se temos os dois os pinos em HIGH e se estavamos esperando uma borda ascendente deste pino
  {
    if (encoderPos > 0)
      encoderPos --;                      //Diminui a contagem da posição do encoder
    else
      encoderPos = 9;                     //Volta para o 9 antes do 0
    bFlag = 0;                            //Reseta as flags para o próximo turno
    aFlag = 0;
  }
  else if (reading == B00000100)          //Sinaliza que estamos esperando o PinB realizar a transição para a rotação
    bFlag = 1;
  sei();                                  //Reinicia as interrupções
}

void PinB()                               //Rotina para tratar a interrupção causada pelo encoder rotativo PinB.
{
  cli();                                  //Pare as interrupções para que seja lido o valor nos pinos
  reading = PIND & 0xC;                   //Lê todos os oito valores dos pinos e remove todos, exceto os valores de pinA e pinB
  if (reading == B00001100 && bFlag)      //Checa se temos os dois os pinos em HIGH e se estavamos esperando uma borda ascendente deste pino
  {
    if (encoderPos < 9)
      encoderPos ++;                      //Incrementa a posição do encoder
    else
      encoderPos = 0;                     //Vá para o 0 depois do 9
    bFlag = 0;                            //Reseta as flags para o próximo turno
    aFlag = 0;
  }
  else if (reading == B00001000)          //Sinaliza que estamos esperando o PinA realizar a transição para a rotação
    aFlag = 1;
  sei();                                   //Reinicia as interrupções
}

Veja se tudo está conforme o vídeo, e se caso não esteja, corrija a sua montagem. Não é necessário mexer no código.


Montando o Cofre

Montar sem um suporte adequado talvez seja uma tarefa um pouco dificil, mas é possível realizar. Primeiro, recomendo que você pegue 3 peças perpendiculares e cole-as internamente com a cola quente. Com isso teremos uma base para trabalhar e colar as demais peças. Agora pegue uma quarta peça, e cole, como na imagem abaixo.



Encaixe a próxima peça que concluirá a lateral, e cole com cola internamente.

Por fim, cole a ultima peça para montar o cubo bruto do cofre.

Pegue a peça que dará um padrão bastante estético para a porta do cofre e cole por cima da peça lisa, como na imagem abaixo.

Existem duas peças pequenas, que servem para fixar a porta do cofre. Primeiramente, coloque-as na porta do cofre e depois cole-as no furo. que existe no corpo do cofre.

Com a porta colada, você poderá colar agora as outras 3 peças que dão o aspecto estético ao cofre. Onde você poderá colar nas laterais e na parte de cima.

Encaixe o encoder rotativo da seguinte forma no furo central.

Você verá que existem 5 pequenas peças circulares, elas são para você encaixar no encoder. Primeiro coloque as duas maiores com um furo, e em seguida encaixe as próximas 3.

Em seguida coloque o display Oled da seguinte forma e o cole com cola quente:

Para facilitar o próximo passo, corte um pedaço do terminal menor dos LEDs, e solde no lugar resistores, como na imagem abaixo

Coloque os LEDs nos devidos furos e solde um fio ligando todas as ligações de GND, como na imagem abaixo. Se você for utilizar o display, não solde diretamente. Utilize um fio macho/femea curto ou corte o fio e solde diretamente o fio do  cabo.

Como não será utilizado protoboard, a ligação elétrica  ser seguida ficará na seguinte forma:



Realize a soldagem de todos os terminais com os fios do cabo flat colorido. Cole o servo na exata posição da imagem abaixo.

Observação: Fique atento a ordem dos cabos flat! Solde já na ordem que será encaixado na placa Arduino. Isso te facilitará bastante o trabalho!

Passe os cabos flat pela abertura da peça que fica dentro do cofre para esconder a placa Arduino Uno e todo o circuito atrás.

Na outra ponta dos cabos Flat, solde a barra de pinos e corte do tamanho certo, e encaixe no Arduino Uno.

No meu projeto, ao invés de utilizar uma bateria de 9V, estou utilizando baterias de litio 18650. Se caso desejar, você poderá utilizar também.

Também adaptei na portinha traseira uma chave para ligar e desligar. Para inserir a chave, basta colocar ela interrompendo o fio positivo da bateria que vai até o pino Vin do Arduino.

Após isso feche a tampa traseira e teste se tudo está funcionando. Caso esteja, parafuse a tampa traseira e o seu projeto estará concluído.

Agora basta se divertir com sua família e amigos para ver quem consegue desvendar as senhas com menos tentativas.


Conclusão

Com teste post pudemos ter o prazer de montar um brinquedo nosso, que é bonito, funcional e qualquer um pode brincar e se divertir bastante! Com o código completamente comentado, podemos também aprender como funciona a programação e inclusive modificar o projeto para deixar do nosso jeito!


Você comprou o kit, montou tudo e gostou muito? Posta lá no instagram e nos marca: @eletrogate

Achou legal mas não entende nada sobre Arduino? Não fique triste! Agora temos um canal no Youtube fresquinho,, confere lá e se inscreve.

Para dúvidas e sugestões, utilize a parte dos comentários! Não se esqueça de avaliar o post aqui embaixo.

Muito obrigado por ter lido até aqui. Abraços e até a próxima!

Conheça a Metodologia Eletrogate e ofereça aulas de robótica em sua escola!


Sobre o Autor


Gustavo Nery

Cursando Engenharia de Controle e Automação pela UFMG. Apaixonado por eletrônica, computação e tecnologias na área de sistemas embarcados. Nos tempos livres me divido entre desenvolver pesquisa na universidade, adquirir novos conhecimentos e estar com a família.


Eletrogate

8 de março de 2021

A Eletrogate é uma loja virtual de componentes eletrônicos do Brasil e possui diversos produtos relacionados à Arduino, Automação, Robótica e Eletrônica em geral.

Conheça a Metodologia Eletrogate e Lecione um Curso de Robótica nas Escolas da sua Região!

Eletrogate Robô

Cadastre-se e fique por
dentro de novidades!
