Como Montar uma Árvore de Natal com LEDs RGB

Introdução

O Natal é uma época mágica, cheia de luzes e cores. Que tal criar sua própria árvore de Natal utilizando LEDs RGB e componentes simples? Neste artigo vamos detalhar como montar uma árvore de Natal interativa diretamente em uma protoboard, sem necessidade de microcontroladores ou placas de circuito impresso (PCBs).

Este projeto é ideal para iniciantes em eletrônica, além de aprender a montar o circuito, você também entenderá como funciona a lógica por trás do piscar aleatório dos LEDs. Prepare seus materiais e mãos à obra!

Por que criar uma Árvore de Natal

Projetos como esse são uma excelente introdução à eletrônica. Com este projeto, você poderá:

• Explorar componentes como resistores, capacitores, transistores e LEDs RGB.
• Aprender sobre circuitos RC (resistor-capacitor) para criar efeitos temporizados.
• Entender como os LEDs RGB produzem diferentes cores.
• Desenvolver habilidades práticas de montagem em protoboard.

Materiais Necessários

Para desenvolver o projetos, iremos precisar de:

• 3x Transistor NPN S9014 (Ou equivalente)
• 3x Capacitor Eletrolítico 47uF
• 4x Resistor 100R 1/4W
• 3x Resistor 4K7 1/4W
• 23x Led RGB Automático 5mm Alto Brilho – Lento ou Led RGB Automático 5mm Alto Brilho – Rápido. A quantidade pode mudar.
• 2x Protoboard 830 Pontos
• 1x Protoboard 400 Pontos
• 1x Kit com 140 Jumpers Rígidos em U para Protoboard
• 1x Suporte para 3 Pilhas AA – Branco
• Multímetro Digital IT Blue LE-1945 (opcional, para testar conexões e LEDs).

Entendendo o Projeto

O Funcionamento dos LEDs RGB

Os LEDs RGB possuem três diodos internos: vermelho (Red), verde (Green) e azul (Blue). Dependendo da corrente que flui em cada terminal (R, G ou B), você pode criar combinações de cores. Por exemplo:

• Somente o vermelho aceso gera a cor vermelha.
• Vermelho e verde juntos criam o amarelo.
• Os três diodos ligados ao mesmo tempo formam o branco.

Neste projeto, cada LED será controlada por um circuito RC (resistor e capacitor), que gera variações de cores aleatórias no tempo por que os LEDs utilizados são do tipo RGB automático.

Montagem Passo a Passo

1. Estrutura da Árvore na Protoboard

A primeira etapa é organizar os LEDs RGB na protoboard para formar a árvore de Natal. Aqui está como fazer:

Distribuição dos LEDs:

• Posicione os LEDs de forma triangular, para simular o formato de uma árvore.
• Use camadas: cada camada será composta por um número de LEDs.

Conexões:

Identifique o terminal comum dos LEDs (cátodo ou ânodo). Todos os ânodos devem ser conectados diretamente no positivo da fonte de alimentação. Você pode saber mais sobre LEDS nesse artigo Pisca-LED sem Arduino.

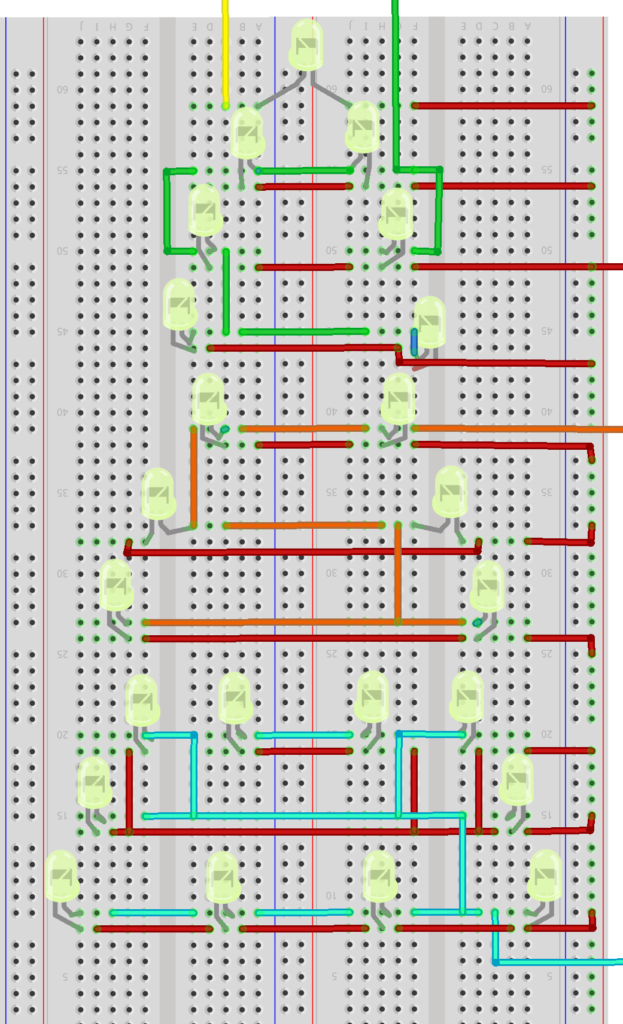

A montagem deve ficar parecida com a seguinte imagem:

2. Controle Aleatório com Circuito RC

A chave para os LEDs piscarem aleatoriamente está no uso de capacitores e resistores.

Capacitores e Resistores:

• Ligue um resistor em série com cada capacitor.
• O valor do capacitor determina o tempo de carga e descarga, que controla o tempo de oscilação.

Transistores:

• Cada conjunto de LEDs será controlado por um transistor NPN, no caso desse projeto são 3 transistores.
• Conecte a base do transistor ao ponto entre o resistor e o capacitor.
• O emissor vai para o GND e o coletor para o resistor que vai para o terminal do LED correspondente.

Os circuitos RC são mostrado com circulo azul e os transistores em laranja no circuito da árvore, vale observar que tem mais um circuito RC que não foi possível circular entre o resistor R2 e o capacitor C3:

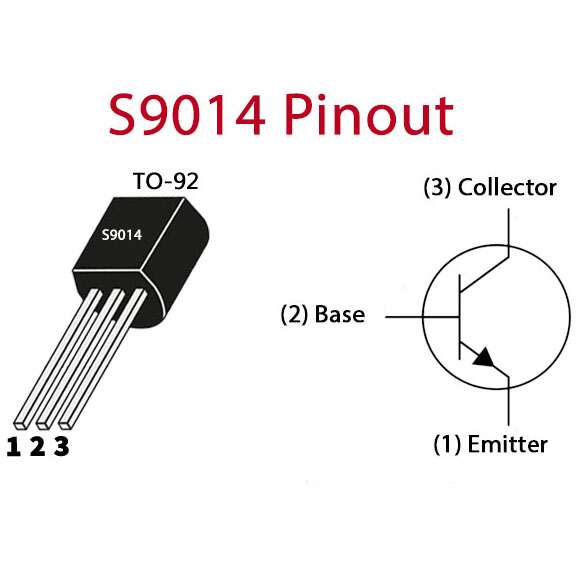

A descrição dos pinos do transistor utilizados é a seguinte:

Ajustes:

• Para criar uma variação aleatória, use resistores de valores ligeiramente diferentes para cada circuito RC.
• Se possível, adicione potenciômetros para ajustar manualmente o tempo de piscada.

Esquema Elétrico

Ao montar o circuito preste atenção que cada transistor é conectado e controlado por um circuito RC e os ânodos dos LEDs devem ser conectados diretamente ao positivo da fonte de alimentação. A fonte de alimentação pode ser de 3V ou 5V.

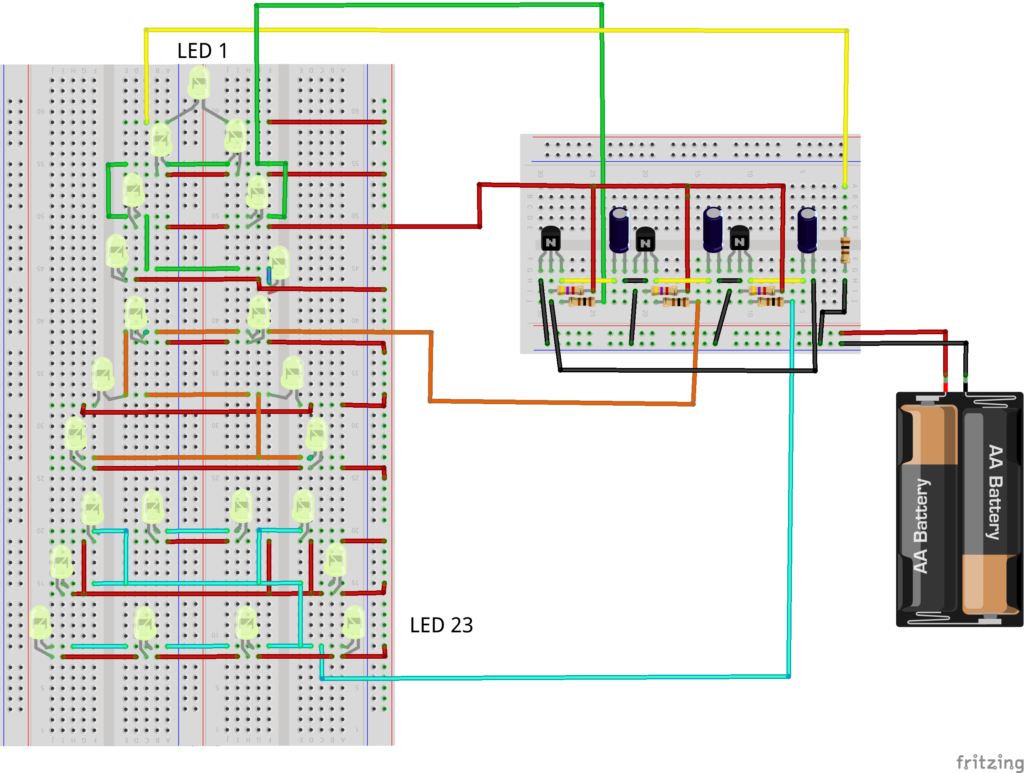

Montagem em protoboard sugerida, mas você pode montar da forma que preferir. Comecei pelo LED 1 no topo da árvore e fui descendo até chegar ao LED 23, você pode usar mais ou menos LEDs na sua árvore.

A Lógica do Circuito: Por Que os LEDs Piscam Aleatoriamente?

O comportamento aleatório dos LEDs é obtido através do uso de capacitores e resistores no circuito RC.

1. Oscilação Natural dos Circuitos RC

Quando um capacitor está conectado a um resistor, ele carrega e descarrega a tensão lentamente este processo cria uma tensão variável ao longo do tempo essa variação é usada para ligar e desligar os transistores, controlando os LEDs.

2. Variações de Tempo

Mudando os valores de cada capacitor ou resistor fazem com que o tempo de piscada de cada LED seja único, criando o efeito aleatório.

3. LEDs RGB automático

Os LEDs RGB automáticos são dispositivos que alternam entre diferentes cores (vermelho, verde e azul) automaticamente, sem a necessidade de um microcontrolador ou circuito externo para controlar as mudanças. Eles possuem características únicas que explicam seu funcionamento:

• Estrutura Interna: Os LEDs contêm três LEDs individuais (vermelho, verde e azul) em um único encapsulamento. A mudança de cores ocorre por meio de um pequeno circuito integrado interno, que já está embutido no LED.
• Alimentação Simples: O LED RGB automático funciona apenas com uma alimentação constante, normalmente em torno de 2 a 3 volts para cada cor, dependendo do tipo. Não é necessário programar ou fornecer sinais externos.
• Operação Independente: Por conta do circuito interno, cada LED em um circuito piscará de forma independente, criando um efeito visual aleatório e dinâmico. Isso ocorre porque os osciladores internos em diferentes LEDs não estão sincronizados, resultando em combinações únicas de cores.

Em resumo, os LEDs RGB automáticos simplificam a criação de efeitos coloridos sem exigir conhecimentos avançados de eletrônica ou programação.

A Teoria por Trás dos Circuitos RC

Os circuitos RC (Resistor-Capacitor) desempenham um papel fundamental no controle de temporização dos LEDs neste projeto. Eles utilizam as propriedades dos resistores e capacitores para criar sinais variáveis ao longo do tempo, essenciais para gerar efeitos dinâmicos como o piscar aleatório. Abaixo vamos tentar entender melhor como funciona o circuito RC:

Composição do Circuito RC:
Um circuito RC consiste em:

• Um resistor (R) que limita o fluxo de corrente no circuito, medido em ohms ($\Omega$).
• Um capacitor ($C$) que armazena carga elétrica, medida em farads ($F$).
• Uma fonte de tensão ($V$) que fornece energia para o circuito.

A interação entre R e C determina a taxa de carregamento e descarregamento do capacitor, criando uma variação de tensão ao longo do tempo Vc(t).

Carregamento do Capacitor:
Quando a tensão $V$ é aplicada ao circuito, o capacitor começa a carregar através do resistor. A corrente inicial é alta, mas diminui exponencialmente à medida que o capacitor acumula carga. A tensão no capacitor (Vc​) ao longo do tempo ($t$) é descrita pela equação:

Onde:

• Vc​(t): Tensão no capacitor em um instante $t$.
• $V$: Tensão total da fonte.
• $e$: Base do logaritmo natural ($\approx 2,718$).
• $t$: Tempo em segundos.
• $T$: Constante de tempo do circuito, definida como T$=R\cdot C$.

Descarga do Capacitor:
Quando a fonte de tensão é desconectada, o capacitor se descarrega através do resistor, e a tensão diminui exponencialmente onde podemos calcular com a equação:

Onde:

• Vc​(t): Tensão no capacitor em um instante $t$.
• $V$: Tensão total da fonte.
• $e$: Base do logaritmo natural ($\approx 2,718$).
• $t$: Tempo em segundos.
• $T$: Constante de tempo do circuito, definida como T$=R\cdot C$.

Oscilação e Frequência:
O circuito RC pode ser configurado para oscilar, ou seja, carregar e descarregar continuamente. A frequência ($f$) dessa oscilação é inversamente proporcional ao tempo necessário para completar um ciclo:

​

Onde:

• $f$: Frequência da oscilação, em hertz ($Hz$).
• $\pi$: Constante matemática ($\approx 3,14159$).
• $R$: Resistência do circuito, em ohms.
• $C$: Capacitância do capacitor, em farads.

Alterando os valores de $R$ e $C$, é possível ajustar a velocidade da oscilação, controlando o tempo em que os LEDs permanecem acesos ou apagados.

Onda do circuito RC:

O gráfico a seguir mostra como a tensão em um capacitor (Vc​) varia durante o processo de carregamento e descarregamento em um circuito RC. A curva reflete o comportamento exponencial típico desse tipo de circuito, evidenciando dois momentos principais o carregamento e descarregamento do capacitor:

No gráfico, é possível observar que em $t=T$ (uma constante de tempo), o capacitor já atingiu cerca de 63% da tensão final. Após aproximadamente 5 constantes de tempo ($t=5T$), o capacitor está quase totalmente carregado. No descarregamento a tensão no capacitor caiu para cerca de 37% do valor inicial. Após 5 constantes de tempo, a tensão é praticamente zero.

Ao mudar os valores do resistor e capacitor para valores maiores fazem com que o gráfico fique mais esticado no eixo $t$, ou seja, o carregamento e descarregamento acontecem mais lentamente. Valores menores comprimem o gráfico, acelerando o processo.

Dicas de Personalização

• Adicione Mais LEDs: Experimente aumentar o tamanho da árvore adicionando mais camadas de LEDs.
• Use LEDs RGB Endereçáveis: Embora este projeto não use microcontroladores, é possível adaptar para controlar LEDs WS2812 ou similares com um Arduino.
• Crie Diferentes Efeitos: Experimente alterar os valores dos capacitores e resistores para modificar o comportamento do circuito.
• Decore a árvore: Recorte cartolina verde e cubra os fios na protoboard, decore com mais enfeites de Natal.

Aqui no nosso blog tem outro artigo muito interessante de como criar uma Árvore de Natal 3D com LEDs Endereçáveis.

Resultado e Demonstração

Conclusão

Este projeto oferece uma forma criativa e prática de unir o espírito natalino ao aprendizado em eletrônica. Ao construir sua própria árvore de Natal com LEDs RGB em uma protoboard, você desenvolve habilidades fundamentais, como a montagem de circuitos simples, o uso de componentes passivos e a compreensão de conceitos como resistores, capacitores e transistores.

O mais interessante é que tudo isso pode ser feito sem microcontroladores ou PCBs, utilizando apenas componentes acessíveis e fáceis de encontrar.

Além de ser uma excelente introdução à eletrônica, esta árvore personalizada é uma peça decorativa única que certamente vai impressionar amigos e familiares. Aproveite para experimentar combinações diferentes de componentes e criar efeitos únicos. Divirta-se montando, aprendendo e iluminando seu Natal com criatividade e inovação! Conte-nos mais sobre suas experiências com a montagem desse projeto na caixa de comentários.

Para mais materiais como esse, continue acompanhando as postagens semanais do blog e não deixe de visitar nossa loja. Lá você encontra todos os componentes necessários para desenvolver esse e muitos outros projetos!

Boas festas e bom aprendizado!

Que a força esteja com você!

NÃO ENTREM EM PÂNICO!

Até mais!
