Os números binários estão presentes em praticamente todas as tecnologias atuais e são amplamente utilizados em projetos eletrônicos. Ter uma forma simples e eficiente de converter esses números binários em valores visíveis em um display de 7 segmentos amplia significativamente as possibilidades de um projeto, tornando-o mais prático e visualmente mais elegante. É nesse contexto que o CI CD4511 se destaca, pois ele é responsável por decodificar números binários de 4 bits (BCD) e apresentá-los diretamente em um display de 7 segmentos, sem a necessidade de programação prévia.
Para compreender o funcionamento do CI CD4511, é fundamental entender o conceito dos números binários, que servem como base para o seu funcionamento. O sistema binário utiliza apenas dois valores: 0 e 1, que representam estados desligado e ligado em circuitos eletrônicos. A combinação desses valores permite a formação de números maiores e mais complexos.
Em um sistema de 4 bits, cada bit possui um peso específico, que corresponde às potências de dois: 8, 4, 2 e 1. A soma desses valores define o número representado. Por exemplo, quando apenas os bits 4 e 1 estão ativos (0101), o valor resultante é 5. Dessa forma, é possível representar números de 0 a 15 utilizando apenas quatro bits.

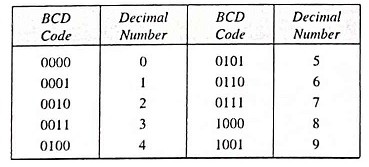

No caso do CI CD4511, esses 4 bits são utilizados no formato BCD (Binary Coded Decimal), onde apenas os valores de 0 a 9 são considerados válidos.
Pinos do Display 7 Segmentos
O display de 7 segmentos é uma peça fundamental neste projeto, pois é por meio dele que os números binários são convertidos em números visíveis ao usuário. Ele é composto por 7 LEDs, organizados no formato do número 8, além de um oitavo LED, que corresponde ao ponto decimal(não será utilizado nesse projeto).Cada um desses LEDs representa um segmento do display e, quando acionados de forma adequada, permitem a formação dos números de 0 a 9.
No projeto, será utilizado um display de cátodo comum, no qual o GND é compartilhado por todos os LEDs. Nesse tipo de display, cada segmento acende quando recebe um nível lógico alto (VCC) em seu respectivo terminal, enquanto o cátodo permanece conectado ao terra. Essa característica o torna compatível com o CI CD4511, que fornece os sinais necessários para o acionamento correto de cada segmento do display.
O CI CD4511 é um circuito integrado do tipo decodificador e driver BCD para display de 7 segmentos, amplamente utilizado em projetos eletrônicos para a exibição de valores numéricos. Sua principal função é receber um número em formato binário de 4 bits (BCD) e convertê-lo automaticamente nos sinais necessários para acionar os segmentos de um display de 7 segmentos do tipo cátodo comum.
Especificações:
| Máxima tensão de alimentação | ±18V |
| Temperatura de operação | -55 a 125°C |
| Pinos | 16 |
| Corrente por porta | 10mA |
O CD4511 possui quatro entradas principais, A, B, C e D, que recebem valores binários de 0 a 9 e realizam a decodificação automática para acionar os segmentos a até g de um display de 7 segmentos, exibindo corretamente o número correspondente. Esse processo dispensa programação ou controle individual dos segmentos, simplificando o projeto.
O CI também conta com pinos de controle: LE, LT e BL. Para o funcionamento normal, o pino LE deve permanecer em nível baixo, enquanto LT e BL devem ser mantidos em nível alto. Com essas conexões, o CD4511 opera de forma estável, sendo amplamente utilizado em aplicações como contadores, relógios digitais e sistemas de indicação numérica.
A seguir, apresenta-se a tabela que descreve o funcionamento do CI, bem como o datasheet, que pode ser consultado para obter informações mais específicas e detalhadas sobre o componente.

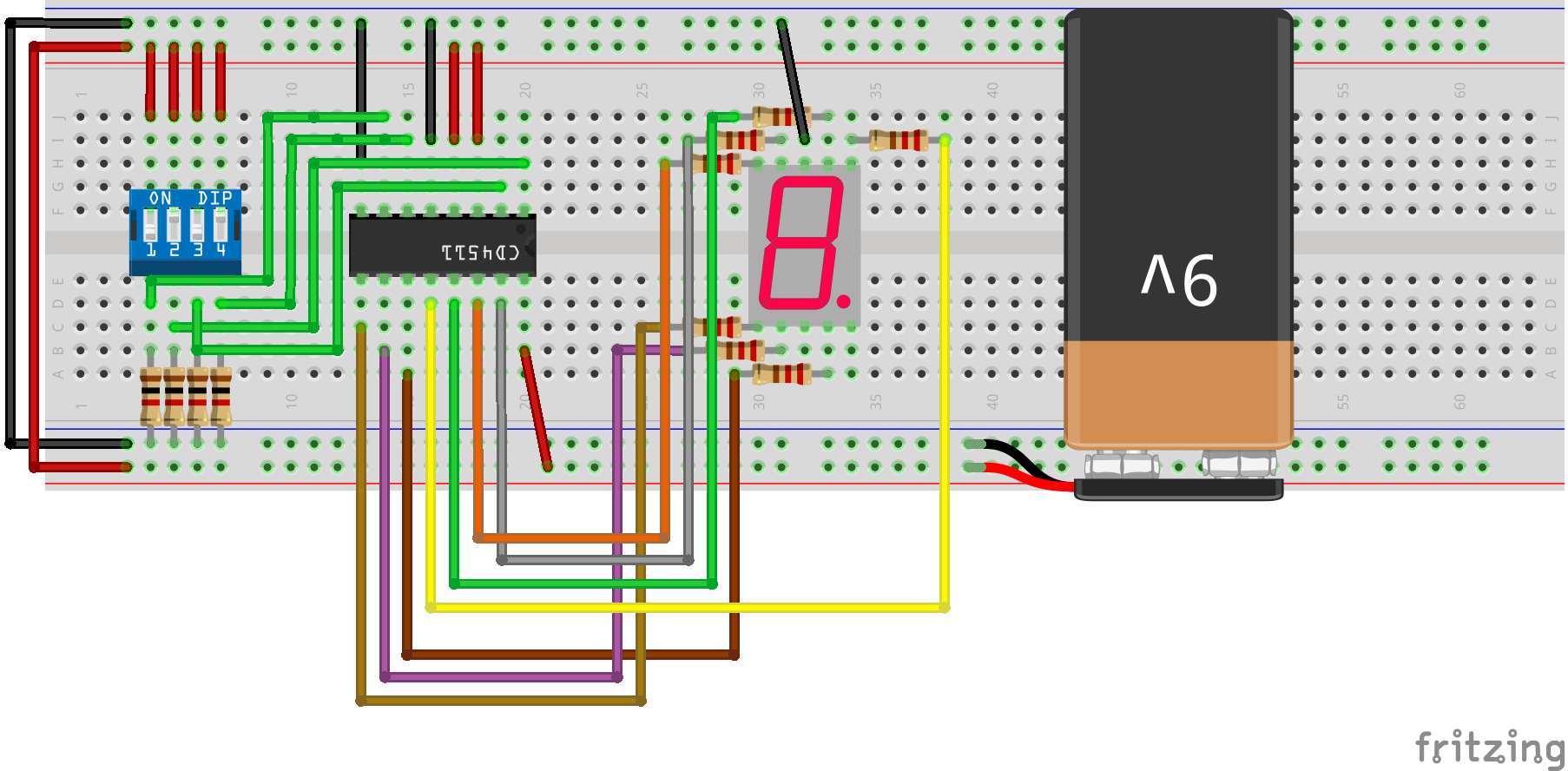

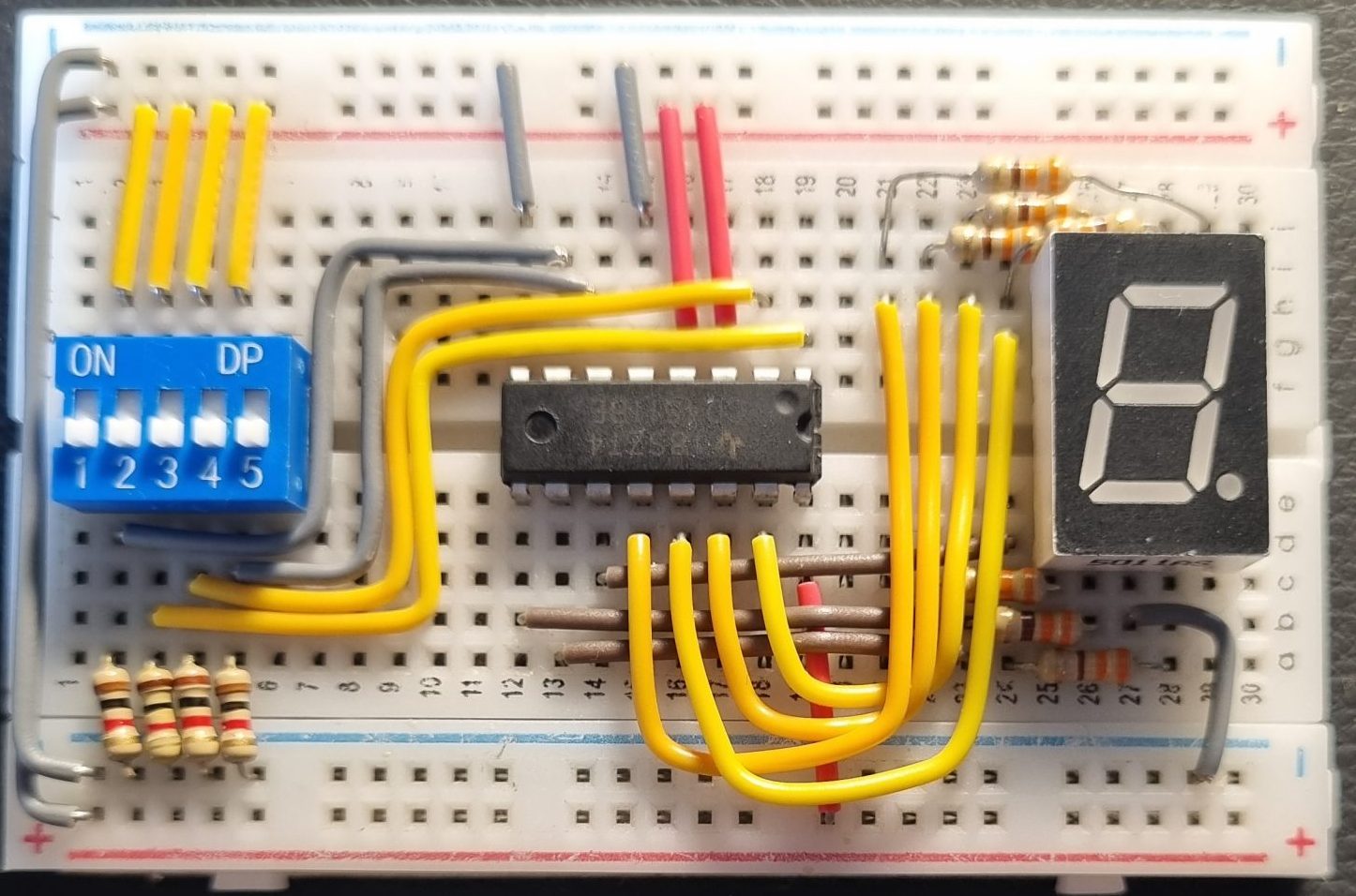

Nesta etapa, será abordada a parte principal do projeto: a montagem do circuito utilizando o CI CD4511, construída com base nos conceitos apresentados nos tópicos anteriores.
Inicialmente, conectam-se os pinos do display de 7 segmentos às saídas correspondentes do CI, ou seja, o segmento a do display é ligado à saída a do CD4511, e assim sucessivamente. Em cada segmento é utilizado um resistor de 330 Ω, pois o display é composto por LEDs e esses resistores são necessários para limitar a corrente.
Em seguida, conecta-se a chave DIP, são adicionados resistores às chaves para evitar curtos-circuitos, que será responsável por fornecer o sinal binário de entrada ao CI, nos pinos A, B, C e D, respeitando a ordem dos pesos binários 1, 2, 4 e 8. Posteriormente, os pinos de controle LE, LT e BL são conectados conforme explicado anteriormente, mantendo-os em nível baixo, alto e alto, respectivamente, para garantir o funcionamento normal do circuito. Por fim, o CI é energizado por meio dos pinos VSS e VDD.
Foi possível analisar e compreender o funcionamento do CI CD4511 e a ampla gama de possibilidades de sua utilização em projetos eletrônicos. Desde circuitos simples até aplicações mais avançadas, como a integração com microcontroladores, por exemplo o Arduino, o CD4511 se mostra uma solução eficiente para a exibição de informações numéricas. Seu uso permite reduzir a quantidade de portas utilizadas, simplificar o controle do display de 7 segmentos e melhorar o fluxo de informações no sistema, tornando os projetos mais organizados, práticos e funcionais.
|
