Alarme a Laser sem e com Arduino

Introdução

Nesse post, vamos aprender a fazer um alarme com um módulo laser e um fotoresistor. Esse projeto será feito em 2 montagens: uma com a placa Arduino Uno, outra sem.

Montagem sem Arduino

Esse projeto consiste em deixar um laser apontado para o fotoresistor, que, por sua vez, monitora seu feixe. Se o fotoresistor detectar uma interrupção, ele ativa o buzzer.

Materiais Necessários para o Projeto Alarme Laser sem Arduino

• 1x – Jumpers – Macho/Macho – 65 Unidades
• 1x – Protoboard 830 Pontos
• 1x – Módulo Laser 5v Arduino – KY-008
• 1x – Transistor NPN BC337
• 1x – Buzzer Ativo 5v
• 1x – Resistor 10k 1/4W (10 Unidades)
• 1x – Sensor Fotoresistor LDR de 5mm
• 1x – Fonte Ajustável para Protoboard
• 1x – Adaptador Bateria 9v para Arduino ou 1 x – Fonte 9V 1A Bivolt para Arduino

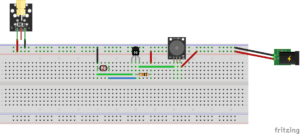

Circuito

A montagem será a seguinte:

Obs: alguns módulos laser precisam que o pino de sinal sejam conectados a seu GND ou Vcc.

Montagem com Arduino

Essa montagem, por ter a placa Arduino, pode ser configurada com uma maior precisão e, também, ser integrada a outros projetos.

Materiais Necessários para o Projeto Alarme Laser com Arduino

• Jumpers – Macho/Macho – 65 Unidades
• Protoboard 830 pontos
• Uno R3 + Cabo Usb para Arduino Uno
• Buzzer Ativo 5v
• Sensor Fotoresistor LDR de 5mm
• Módulo Laser Arduino KY-008
• Resistor 10k 1/4W (10 Unidades)

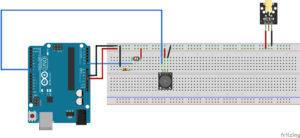

Circuito

A montagem será a seguinte:

Obs: alguns módulos laser precisam que o pino de sinal sejam conectados a seu GND ou Vcc.

Código

O código será o seguinte:

int ldrPin = A0;
int ldrValor = 0;
const int BuzzerPin = 7;
void setup() {
 Serial.begin(9600);
 pinMode(BuzzerPin,OUTPUT);
}

void loop() {
 ldrValor = analogRead(ldrPin);


 if(ldrValor < 600)
  digitalWrite(BuzzerPin,HIGH);
 else digitalWrite(BuzzerPin, LOW);

 Serial.println(ldrValor);
 delay(100);
}

Testes finais

Testes com e sem o Arduino:
