INTRODUÇÃO
Esse projeto, surgiu da dificuldade enfrentada pelos pedestres deficientes visuais, ou, com mobilidade reduzida em atravessar uma simples faixa de pedestres em segurança nas grandes, médias e pequenas cidades mundo a fora. Portanto, explicaremos detalhadamente neste tutorial, como criar um protótipo de semáforo para o auxílio destas pessoas. Para isso, nós implementamos uma lógica sequencial que segue os mesmos parâmetros utilizados pela engenharia de trânsito de norte a sul deste país.

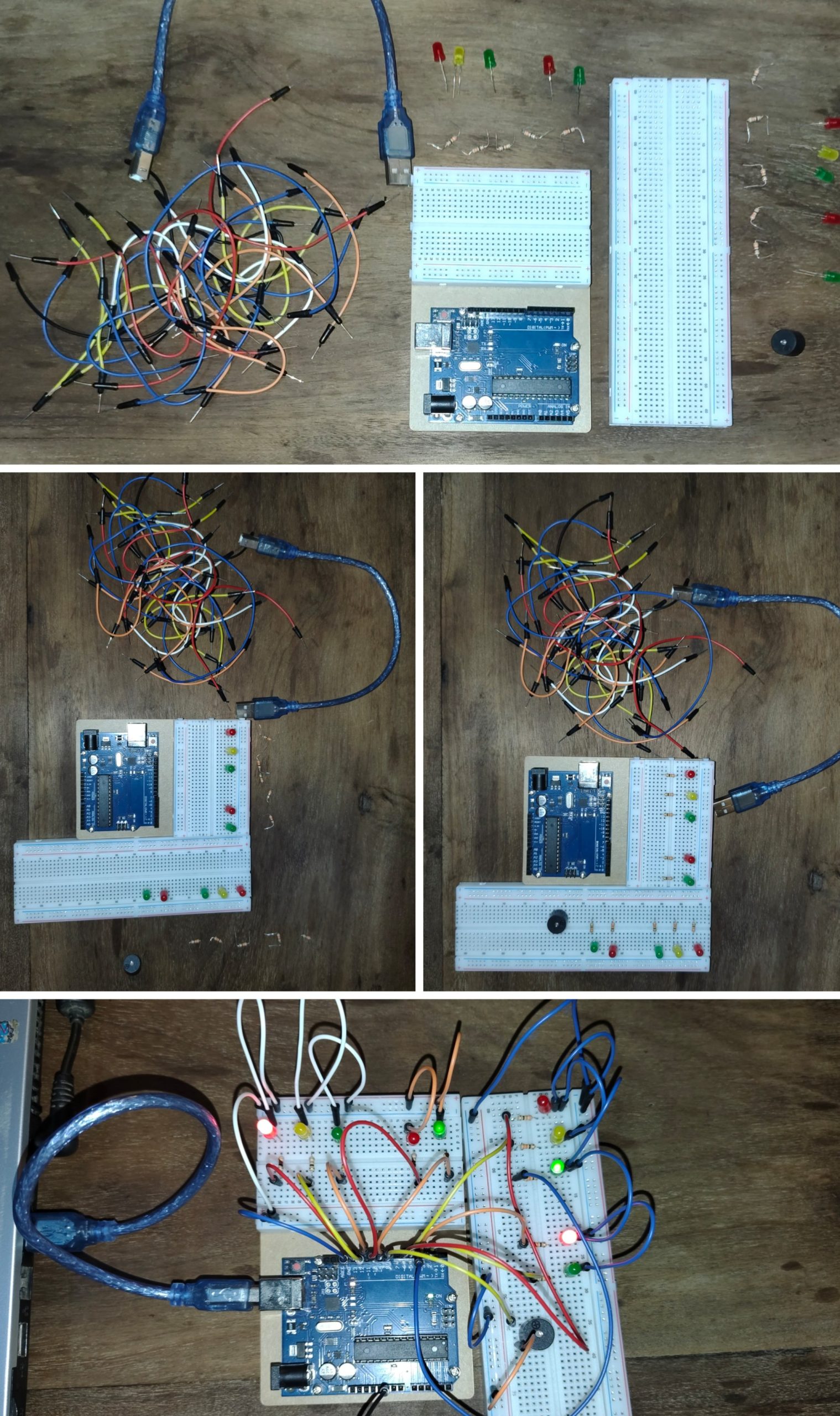

Materiais necessários:
01 protoboard
01 protoboard
10 resistores de 330Ω ou, 220Ω
01 buzzer
01 cabo USB AB.
Vale lembrar que todos esses materiais podem ser adquiridos diretamente pelo site da Eletrogate.
Como funciona o protótipo de semáforo para o auxílio de deficientes visuais?
Antes de partir para a montagem, é importante entender o que o protótipo de semáforo pretende alertar. O projeto implementa a redundância de sistemas de segurança através da utilização de duas funções utilizadas em linguagem de programação. A função for(); e a função tone(); noTone();
Função tone(); noTone();
Ela é responsável pelos sinais sonoros emitidos pelo buzzer. Como vocês verão logo adiante, os sons emitidos se diferenciam entre graves e agudos. O primeiro tom para a avenida principal e o segundo para a rua transversal. Ou seja, eles se destinam na orientação espacial dos transeuntes portadores de necessidades especiais, através da percepção auditiva.
A função for();
Ao ser aplicada nos sinais vermelhos dos veículos em ambas as ruas, desperta a atenção dos condutores mais apressados para o tipo de pedestres circulando naquele local. Ou seja, a eletrônica manda o seu recado por meio da linguagem de programação escolhida, avisando os condutores que o sinal de veículos ficará verde em poucos instantes. Mas, pode existir algum indivíduo na faixa de pedestres que devido a sua inaptidão física não pode dar aquela corridinha para liberar a via imediatamente.
Como o título sugere, esse projeto é apenas um protótipo. Porque para ele ser implementado nas vias públicas existe a necessidade de uma certificação por parte do CONTRAN.Vejam bem, o controle de mobilidade urbana ao redor de todo planeta é uma coisa séria. Ele segue os padrões estabelecidos internacionalmente
O resultado final irá te surpreender. Pois, a representação visual lembra bastante os instrumentos originais. O projeto permite explorar conceitos bastante interessantes nos sistemas embarcados, como por exemplo: alternância e processamento de sinais digitais, frequência e período das ondas sonoras e o efeito estroboscópico em alguns dos LEDs utilizados.
A princípio, esse projeto poderá ser adaptado e utilizado em parques industriais, cidades cenográficas, além de estúdios cinematográficos. Para, após aprovação por parte das autoridades competentes, vir a ser implementado em vias públicas.
Lógica da Programação

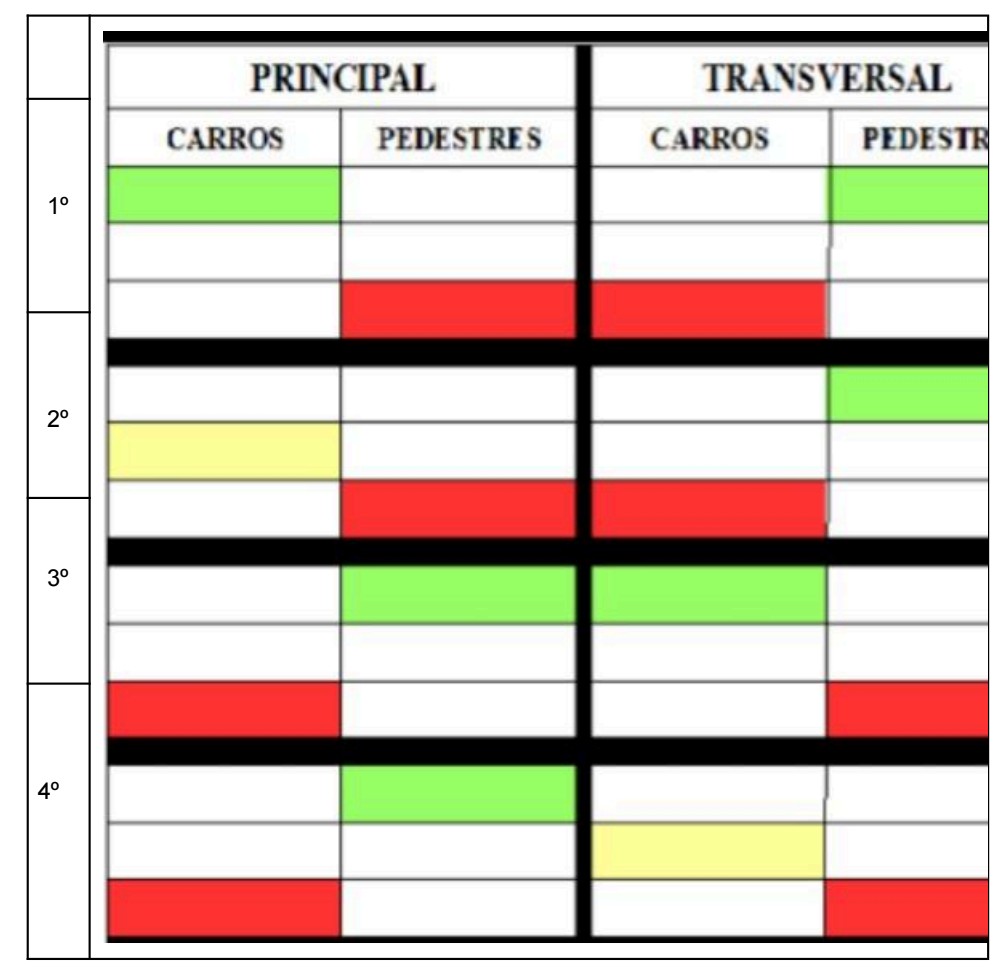

No circuito do protótipo de semáforo, vamos definir as regras que queremos que o nosso código siga. Dessa forma você pode associar o que a descrição da regra pede que seja feito, utilizando os comandos de forma adequada. Para ajudar você a compreender o funcionamento do código a ser criado, foi desenvolvida uma tabela verdade bastante didática.
Acompanhe a referida tabela a seguir:

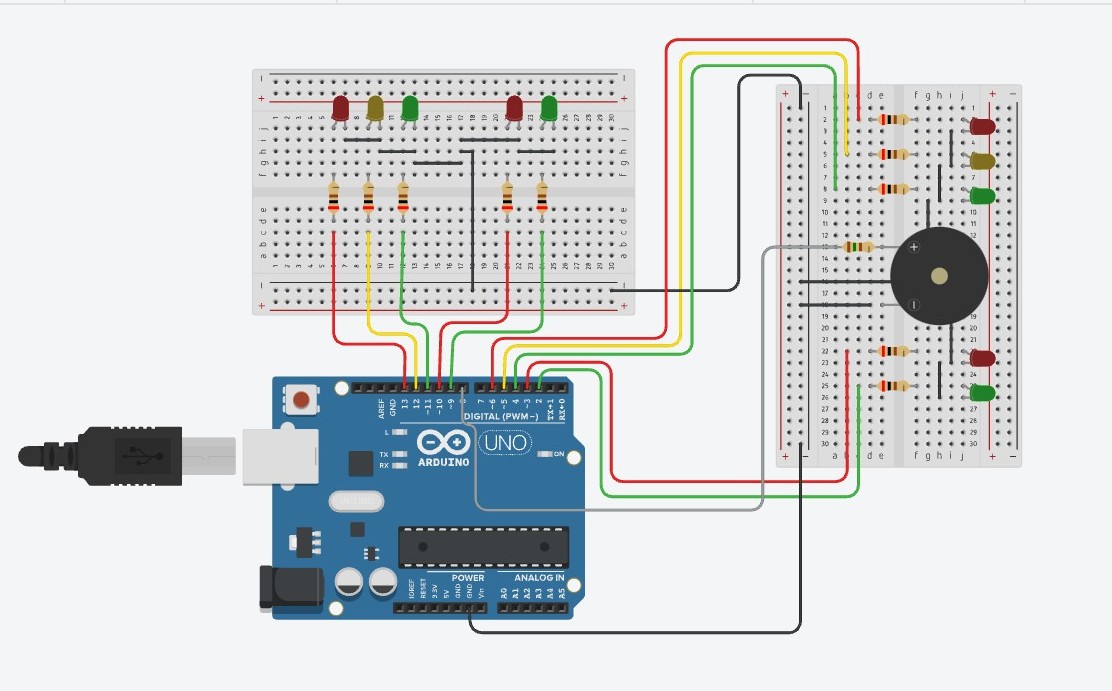

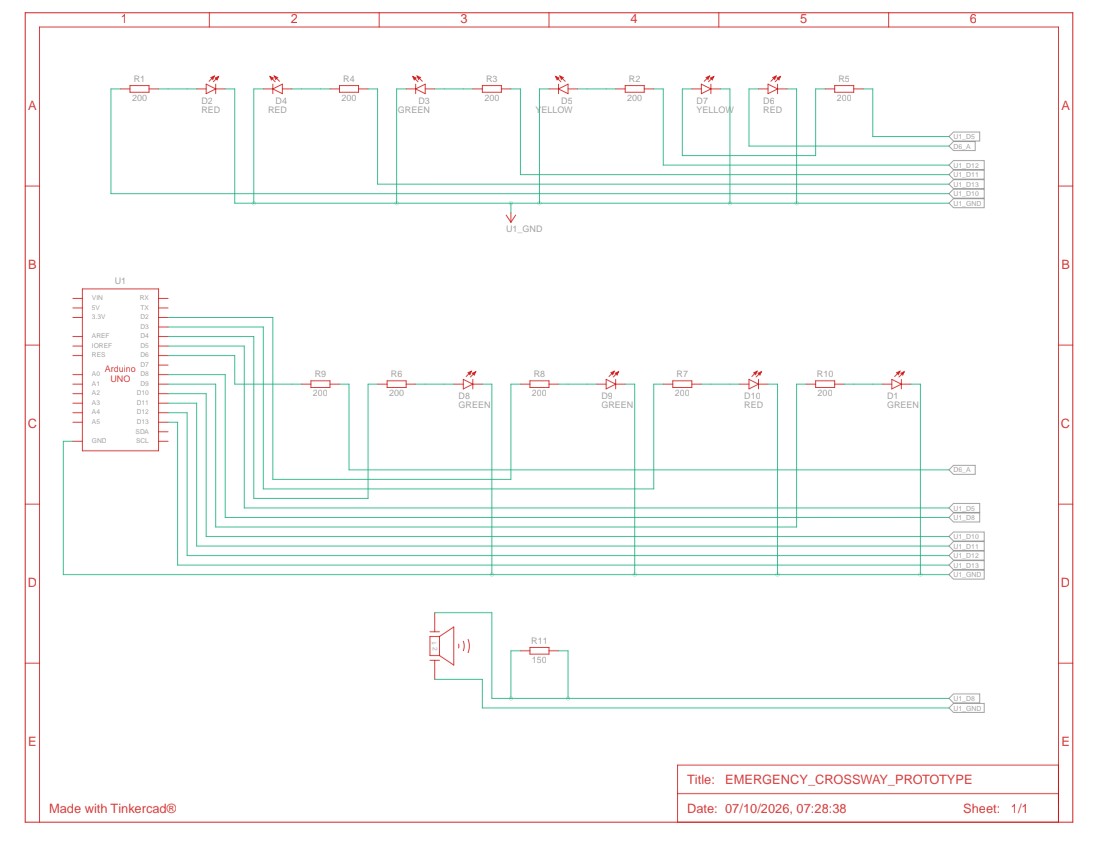

Montagem 1 – Hardware
EM PROCESSO DE EDIÇÃO INACABADA
