Essa montagem, eu diria que é a mais simples para controle de um motor de passo (stepper motor). Esse motorzinho tem uma redução interna que aumenta bem o torque, apesar do pequeno tamanho. O módulo de controle com o chip ULN2003 é bem pequeno também, o que pode facilitar a montagem do circuito.
As vantagens são a simplicidade na montagem , Sketch pode ser bem enxuto, o uso de tensão de 5V para alimentar o motor, etc.
A desvantagens são a rotação baixa do motor (devido a redução na caixa de engrenagens) , o motor unipolar é menos eficiente do que o bipolar e o uso de quatro portas do Arduino. Alguns módulos de controle de motor de passo usam interfaces com duas portas apenas (por exemplo, com interface I2C).
Se você quiser saber mais sobre motores de passo, recomendo a leitura desse outro tutorial :
Tudo sobre DRIVER A4988 e Motor de Passo > Usando o Arduino
Esse é mais um motorzinho fabricado na China. Ele deve ser produzido em larga escala e por isso ele tem um preço bem acessível. Interessante , que ele pode ser alimentado com 5V e consome baixa corrente, o que facilita a montagem. Esse motor é Unipolar pois possui 4 enrolamentos que chamamos de fases. Em uma das pontas das fases, todas estão conectadas juntas. Portanto, esse motor não pode ser usado em Drivers para motores Bipolares ( com duas fases somente).
Essas são as especificações do Motor 28BYJ-48:
A distância entre os dois suportes de parafusos é de 35 mm. O diâmetro do motor é de 28 mm e a profundidade é de 19 mm. O diâmetro do eixo é 5mm, e ele é chanfrado.
OBS: a resistência medida nas bobinas do motor foi de 23 ohms. Assim podemos deduzir o consumo estático de corrente em cada bobina :
I = V / R = 5V / 23 = 217 mA aproximamente ( a corrente medida foi um valor aproximado disso)

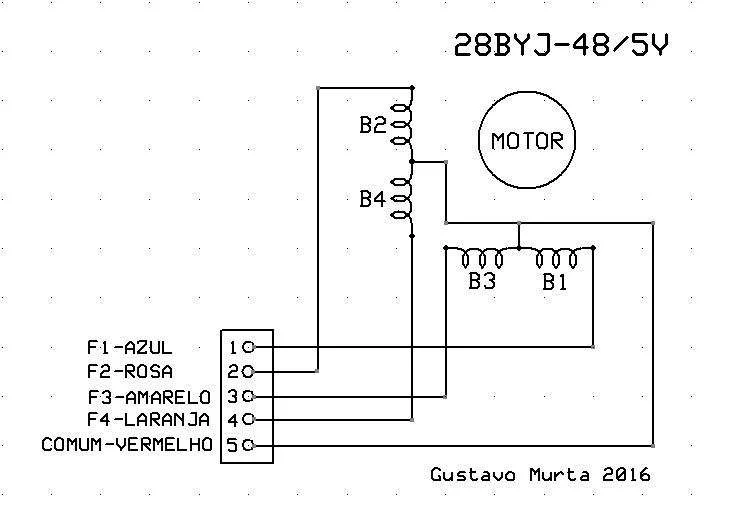

Esse é o diagrama do motor (desenhado por mim) :
Para entender o mecanismo de redução do motor, veja esse excelente video :
No Forum do Arduino encontrei um tópico onde desmontaram o motor, para entender como funciona a caixa de redução de engrenagens. Muito curioso !
Como podem ver, a caixa tem várias engrenagens ( 31 dentes, 32 dentes, 26 dentes, 22 dentes, 11 dentes, 10 dentes, e mais duas com 9 dentes).
O pessoal fez alguns cálculos para determinar com maior precisão qual era a redução.
(31*32*26*22)/(11*10*9*9) = 283712/4455 = 25792/405 = 63,68395...
Na especificação do fabricante, ele aproximou o valor para 64.
Para calcular o número de passos do motor interno para girar uma volta do eixo externo (com redução) :
(64 * 25792)/405 = 4075,7728395..
Isto é , são necessários aproximadamente 4075 passos no motor de passo interno, para uma volta no eixo externo. Esse valor pode ter uma pequena variação devido às folgas nas engrenagens.
O unico chip no módulo é o ULN2003. Esse chip possui um conjunto de sete drivers de transistores Darlington que permitem o acionamento de cargas indutivas. Todas as saídas tem o coletor aberto e diodos de supressão (Clamp) . Os transistores suportam tensões de até 50V e correntes de até 500 mA. Todas as entradas IN1, IN2,IN3 e IN4 são compatíveis com sinais TTL e CMOS, com limite de 5V. O pino comum tem que ser conectado na tensão de alimentação do motor. Nesse caso é conectado no 5V.
Essa é disposição dos circuitos drivers no chip ULN2003APG:
Esse é o diagrama da placa de circuito do Módulo ULN2003APG :
Os quatro leds vermelhos (A,B,C e D) são usados para indicar o acionamento de cada um dos drivers (fases do motor). Mesmo que o diagrama mostre sete entradas, somente quatro podem ser usadas e somente essas tem pinos no conector.
Muita atenção ao conectar a alimentação nos pinos.
O pino mais à esquerda (-) no módulo é o terra (veja foto abaixo). Esse terra tem que ser conectado ao terra da fonte e ao terra do Arduino. O pino (+) no caso do Motor 28BYJ-48, tem que ser conectado ao positivo de uma fonte de 5V (preferencialmente de 1 Ampére). Não recomendo que conecte no 5V do Arduino, pois poderá sobrecarregar o regulador de tensão do mesmo.
O jumper Power ON/OFF é usado para ligar ou desligar o motor.
Módulo ULN 2003 – foto Gustavo Murta
Nesse tutorial o Motor de passo é Unipolar, isto é, ele possui quatro enrolamentos que chamamos de Fases.
Cada circuito driver do chip ULN2003A aciona uma das fases. E a ativação de cada driver é realizada pelas portas digitais do Arduino ( portas D08, D09, D10 e D11) .
Para um motor de Passo Unipolar, temos alguns modos de operação. O modo Passo completo com alto torque ( Full step), o modo Passo completo com baixo torque ( Wave Step), o modo Meio Passo (half step) e Micro-passo (Micro stepping).
No caso do Micro passo, a corrente nos enrolamentos deve ser alterada. Como o nosso circuito não permite o controle da corrente, esse modo de operação não se aplica.
Para entender como as Fases são acionadas em cada caso, vejam essas cartas de tempo:
Obs: 0 (zero) = enrolamento desativado e 1 = enrolamento ativo.
Nas linhas estão a sequência dos passos e nas colunas estão as Fases.
Passo completo com alto torque ( Full step):
Duas Fases são acionadas ao mesmo tempo.
Passo completo com baixo torque ( Wave Step):
Somente uma Fase acionada de cada vez.
Meio Passo (half step):
Na sequência de oito passos, em alguns passos temos somente uma fase acionada e em outros passos, temos duas fases acionadas.
Referência : Stepper_Motors_2011.pdf

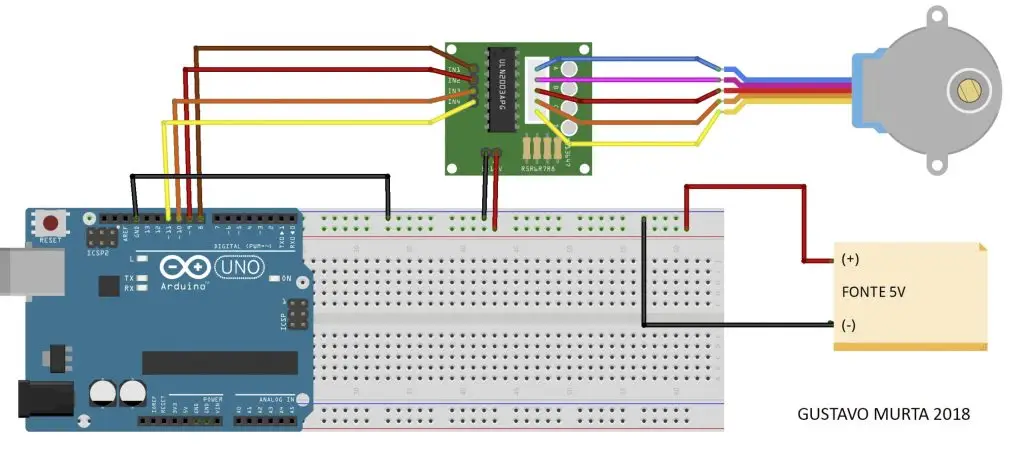

Esse é o diagrama da montagem do circuito com Arduino.
Materiais necessários para a montagem do projeto com Motor de Passo 28BYJ-48 + Driver ULN2003 e Arduino Uno
Obs: como já informei, recomendo que use uma fonte externa de 5V para alimentar o Driver + Motor de passo.
Esse é o diagrama eletrônico do mesmo circuito:
No Modo de Passo completo com alto torque, para cada passo duas fases são ativadas simultaneamente. Esse modo é o mais usado, pois como o nome já diz, tem mais torque. O consumo de corrente é mais alto, devido à ativação das duas fases.
Um dos motivos para a escolha desse Módulo driver ULN2003 é que ele possui quatro leds que permitem a indicação da ativação das fases do motor. Para fins didáticos, isso é muito útil.
Essa é a Carta de Tempo do Modo Passo completo com alto torque ( FullStep):
Veja que para cada passo, duas Fases (Channel) são ativadas ao mesmo tempo.
Para melhor visualizar o avanço dos Leds piscando de acordo com a ativação das Fases, altere a variável atraso-fase para 500 milisegundos :
int atraso_fase = 500 ;
Fica visível que dois Leds piscam ao tempo.
Verificando os valores dos Bytes das matrizes do programa : AHO e HOR , percebe-se que dois bits são ativados ao mesmo tempo. E é claro, uma sequência de bytes é inversa da outra.
// Controle de Motor de Passo - Modo Passo Completo alto torque (Full step)
// Blog Eletrogate - https://blog.eletrogate.com/guia-completo-do-motor-de-passo-28byj-48-driver-uln2003
// Baseado em http://www.elecrow.com/wiki/index.php?title=ULN2003_Stepper_Motor_Driver
// Motor 28BYJ48/5V com Módulo ULN20023 - Arduino Nano / IDE 1.8.5
// Uma volta no eixo = 4075 pulsos / 512 x 8 = 4096
// Gustavo Murta 23/jul/2018
byte HOR[4] = {0x09,0x03,0x06,0x0C}; // Matriz dos bytes das Fases do Motor - sentido Horário Full Step
byte AHO[4] = {0x0C,0x06,0x03,0x09}; // Matriz dos bytes das Fases do Motor - sentido Anti-Horário Full Step
int atraso_fase = 2 ; // Intervalo de tempo entre as fases em milisegundos - min 2 para Full Step
int intervalo = 1000 ; // Intervalo de tempo entre os movimentos do motor em ms
void Motor_AHO() // Movimento no sentido anti-horário
{
for(int i = 0; i < 512; i++) // incrementa o contador i de 0 a 511 - uma volta
for(int j = 0; j < 4; j++) // incrementa o contador j de 0 a 3
{
PORTB = AHO[j]; // Carrega bytes da Matriz AHO na Porta B
delay (atraso_fase); // Atraso de tempo entre as fases em milisegundos
}
}
void Motor_HOR() // Movimento no sentido horário
{
for(int i = 0; i < 512; i++) // incrementa o contador i de 0 a 511 - uma volta
for(int j = 0; j < 4; j++) // incrementa o contador j de 0 a 3
{
PORTB = HOR[j]; // Carrega bytes da Matriz HOR na Porta B
delay (atraso_fase); // Atraso de tempo entre as fases em milisegundos
}
}
void setup()
{
DDRB = 0x0F; // Configura Portas D08,D09,D10 e D11 como saída
PORTB = 0x00; // Reset dos bits da Porta B (D08 a D15)
}
void loop()
{
Motor_HOR(); // Gira motor no sentido Horário
delay (intervalo); // Atraso em milisegundos
Motor_AHO(); // Gira motor no sentido Anti-Horário
delay (intervalo); // Atraso em milisegundos
}
Referências:
http://www.elecrow.com/wiki/index.php?title=ULN2003_Stepper_Motor_D…
Como já foi dito, no modo Passo completo com baixo torque ( Wave step) somente uma fase é acionada de cada vez, portanto o torque do motor é menor do que nos outros modos. Esse modo é pouco usado exatamente por isso. O rendimento do motor é menor, mas tem-se como vantagem um menor consumo de corrente, já que somente uma fase é ativada em cada passo.
Para melhor visualizar o avanço dos Leds piscando de acordo com a ativação das Fases, altere a variável atraso-fase para 500 milisegundos :
int atraso_fase = 500 ;
Desse modo poderá perceber que os Leds piscam um de cada vez , confirmando a sequência da Carta de Tempo:
Importante ressaltar que nas matrizes do programa : AHO e HOR , estão carregados os bytes de ativação das fases, de acordo com a tabela anexada no tópico anterior. Uma sequência de bytes é inversa da outra.
// Controle de Motor de Passo - Modo Passo Completo baixo torque (Wave step)
// Blog Eletrogate - https://blog.eletrogate.com/guia-completo-do-motor-de-passo-28byj-48-driver-uln2003
// Baseado em http://www.elecrow.com/wiki/index.php?title=ULN2003_Stepper_Motor_Driver
// Motor 28BYJ48/5V com Módulo ULN20023 - Arduino Nano / IDE 1.8.5
// Uma volta no eixo = 4075 pulsos / 512 x 8 = 4096
// Gustavo Murta 23/julho/2018
byte HOR[4] = {0x01,0x02,0x04,0x08}; // Matriz dos bytes das Fases do Motor - sentido Horário Wave Step
byte AHO[4] = {0x08,0x04,0x02,0x01}; // Matriz dos bytes das Fases do Motor - sentido Anti-Horário WaveStep
int atraso_fase = 2 ; // Intervalo de tempo entre as fases em milisegundos - min 2 para Wave Step
int intervalo = 1000 ; // Intervalo de tempo entre os movimentos do motor em ms
void Motor_AHO() // Movimento no sentido anti-horário
{
for(int i = 0; i < 512; i++) // incrementa o contador i de 0 a 511 - uma volta
for(int j = 0; j < 4; j++) // incrementa o contador j de 0 a 3
{
PORTB = AHO[j]; // Carrega bytes da Matriz AHO na Porta B
delay (atraso_fase); // Atraso de tempo entre as fases em milisegundos
}
}
void Motor_HOR() // Movimento no sentido horário
{
for(int i = 0; i < 512; i++) // incrementa o contador i de 0 a 511 - uma volta
for(int j = 0; j < 4; j++) // incrementa o contador j de 0 a 3
{
PORTB = HOR[j]; // Carrega bytes da Matriz HOR na Porta B
delay (atraso_fase); // Atraso de tempo entre as fases em milisegundos
}
}
void setup()
{
DDRB = 0x0F; // Configura Portas D08,D09,D10 e D11 como saída
PORTB = 0x00; // Reset dos bits da Porta B (D08 a D15)
}
void loop()
{
Motor_HOR(); // Gira motor no sentido Horário
delay (intervalo); // Atraso em milisegundos
Motor_AHO(); // Gira motor no sentido Anti-Horário
delay (intervalo); // Atraso em milisegundos
}
O Modo Meio Passo é uma mesclagem dos outros dois modos, Full Step e Wave Step.
Esse modo é usado quando o movimento do motor precisa ser delicado e preciso e o torque não é importante.
O motor interno precisa de 64 passos para uma revolução (volta), no modo Half Step o número de passos dobra para 128 passos !
Por isso é chamado de Meio Passo. O efeito Meio passo é conseguido intercalando um passo (com duas fases do Motor ativadas simultaneamente) com outro passo (ativando somente uma fase), obedecendo uma sequência própria para isso. Devido à essa alternância, o torque e o consumo de corrente variam de acordo com o passo. Com mais fases ativas, terá maior torque e maior consumo de corrente.
O interessante nesse modo é que as matrizes dos Bytes AHO e HOR , tem oito valores e não somente quatro como nos outros modos. Analisando os Bytes, dá para perceber que as matrizes dos outros modos foram agrupadas.
// Controle de Motor de Passo - Modo Meio Passo (Half step)
// Blog Eletrogate - https://blog.eletrogate.com/guia-completo-do-motor-de-passo-28byj-48-driver-uln2003
// Baseado em http://www.elecrow.com/wiki/index.php?title=ULN2003_Stepper_Motor_Driver
// Motor 28BYJ48/5V com Módulo ULN20023 - Arduino Nano / IDE 1.8.5
// Uma volta no eixo = 4075 pulsos / 512 x 8 = 4096
// Gustavo Murta 23/jul/2018
byte HOR[8] = {0x09,0x01,0x03,0x02,0x06,0x04,0x0c,0x08}; // Matriz dos bytes das Fases do Motor - sentido Horário
byte AHO[8] = {0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09}; // Matriz dos bytes das Fases do Motor - sentido Anti-Horário
int atraso_fase = 1 ; // Intervalo de tempo entre as fases em milisegundos
int intervalo = 1000 ; // Intervalo de tempo entre os movimentos do motor em ms
void Motor_AHO() // Movimento no sentido anti-horário
{
for(int i = 0; i < 512; i++) // incrementa o contador i de 0 a 511 - uma volta
for(int j = 0; j < 8; j++) // incrementa o contador j de 0 a 7
{
PORTB = AHO[j]; // Carrega bytes da Matriz AHO na Porta B
delay (atraso_fase); // Atraso de tempo entre as fases em milisegundos
}
}
void Motor_HOR() // Movimento no sentido horário
{
for(int i = 0; i < 512; i++) // incrementa o contador i de 0 a 511 - uma volta
for(int j = 0; j < 8; j++) // incrementa o contador j de 0 a 7
{
PORTB = HOR[j]; // Carrega bytes da Matriz HOR na Porta B
delay (atraso_fase); // Atraso de tempo entre as fases em milisegundos
}
}
void setup()
{
DDRB = 0x0F; // Configura Portas D08,D09,D10 e D11 como saída
PORTB = 0x00; // Reset dos bits da Porta B (D08 a D15)
}
void loop()
{
Motor_HOR(); // Gira motor no sentido Horário
delay (intervalo); // Atraso em milisegundos
Motor_AHO(); // Gira motor no sentido Anti-Horário
delay (intervalo); // Atraso em milisegundos
}
Essa é a Carta de Tempo do Modo Meio Passo ( Half Step):
Em alguns passos, tem duas fases ativadas e em outros tem somente uma fase ativada .
Existem várias bibliotecas para o controle de motor de passo com o Arduino. As mais comuns são essas:
Exemplo de Skecth com a Biblioteca AccelStepper. Gire o potenciômetro, e o motor irá acompanhar o movimento do mesmo (Giro total de 180 graus do eixo do motor). Use um potenciômetro de 10 K ohms.
Diagrama do circuito :
// Controle de Motor de Passo com Potenciometro
// Blog Eletrogate - https://blog.eletrogate.com/guia-completo-do-motor-de-passo-28byj-48-driver-uln2003
// Baseado em http://www.airspayce.com/mikem/arduino/AccelStepper/ProportionalControl_8pde-example.html
// Motor 28BYJ48/5V com Modulo ULN20023 - Arduino UNO / IDE 1.8.5
// Uma volta no eixo = 4075 pulsos
// Gustavo Murta 02/jago/2018
#include <AccelStepper.h> // biblioteca AccelStepper
#define ANALOG_PIN A0 // pino A0 para leitura da tensão do Potenciometro
AccelStepper motorPasso (AccelStepper::FULL4WIRE, 8, 10, 9, 11); // Passo completo 4 fios
void setup()
{
motorPasso.setMaxSpeed(500); // maxima velocidade = 500 pulsos por segundo
}
void loop()
{
int analog_in = analogRead(ANALOG_PIN); // lendo a tensão do pino A0 do Arduino
motorPasso.moveTo(analog_in); // gira o eixo do motor X pulsos (0 a 1023 pulsos)
motorPasso.setSpeed(100); // velocidade = 100 pulsos por segundo
motorPasso.runSpeedToPosition(); // gira o eixo para a posição definida
}
Esse motor de passo permite movimentos precisos e com baixa rotação. Essas são algumas aplicações interessantes voltadas para fotografia :
