Automação Residencial

Controle de Cargas por Adafruit IO

Eletrogate 14 de julho de 2021Atualizado em: 03 out 2022

Introdução

Neste post você aprenderá à desenvolver um sistema para controle de cargas utilizando uma Dashboard de Internet das Coisas (IoT) e uma famosa plataforma de prototipagem: a placa Arduino UNO.


Materiais Necessários para o Projeto Controle de Cargas por Adafruit IO

Para este tutorial você precisará dos seguintes componentes eletrônicos:

  • 1x Uno R3 + Cabo Usb para Arduino – Nós utilizamos a versão UNO, mais pode ser qualquer outra;
  • 1x Ethernet Shield W5100 para Arduino – Pode ser outro modelo que entregue uma conexão de Internet ao Arduino;
  • 1x Módulo Relé 4 canais 5v com Optoacoplador
  • 1x Jumpers Macho/Femea – 20 Unidades de 20cm

cta_cart

Também será necessário ter:

  • Uma conta FREE da Adafruit IO;
  • Uma conta da gratuita da IBM Cloud.

Mais abaixo será detalhado o processo de criação das contas.


Dashboard na Internet

Para controlar as cargas via Internet é necessário ter uma plataforma da internet para gerenciar os dados de nosso Arduino. Iremos utilizar a plataforma da Adafruit IO. Para isso é necessário criar uma conta da Adafruit.

  • Acesse o site io.adafruit.com e clique no botão Get Started for Free, localizado na parte direita superior da página.

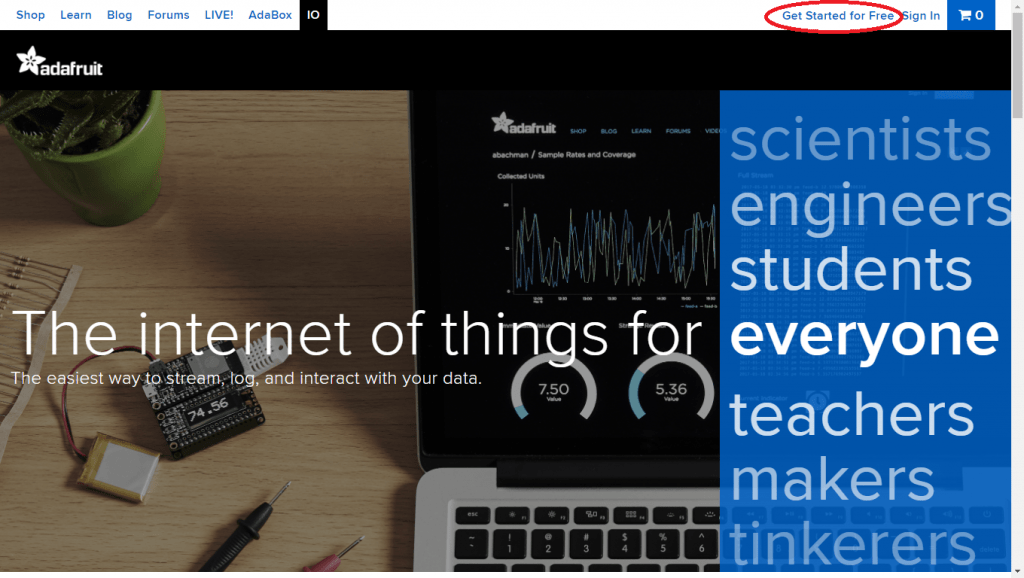

Clique em Get Started for Free

  • Insira seus dados para realização do cadastro e em seguida clique em CREATE ACCOUNT.

Insira seus Dados para o Cadastro

  • Será solicitado selecionar o Fuso Horário em que você está. Após selecionar, clique em SAVE SETTINGS para salvar as configurações.

Selecione o Fuso Horário

  • Após concluída a criação da conta, acesse o site io.adafruit.com. Clique no Botão Feeds na parte superior esquerda da página. Irá aparecer a opção view all. Clique nesta opção.

Clique em Feeds

Antes de prosseguirmos, devemos explicar o que é feed.

Para enviar os dados da Dashboard para o Arduino, ou do Arduino para a Dashboard, é necessário ter um lugar onde armazenar os dados na nuvem. Este lugar é os Feeds. Se você, por exemplo, tiver um sensor de temperatura e um sensor de umidade, você deve criar dois feeds com nomes distintos para a armazenagem dos seus dados.

Os feeds podem ser privados ou públicos. Feeds privados só são visíveis para você. Já os feeds públicos podem ser vistos por qualquer pessoa do mundo.

  • Clique no botão + New Feed.

Clique em + New Feed

  • Preencha as informações requisitadas para o Feed, como o Name e a Description. E em seguida clique no botão Create.

Preencha as informações do Feed e clique no botão Create

  • Faça o mesmo processo do passo anterior para os quatro Relés.

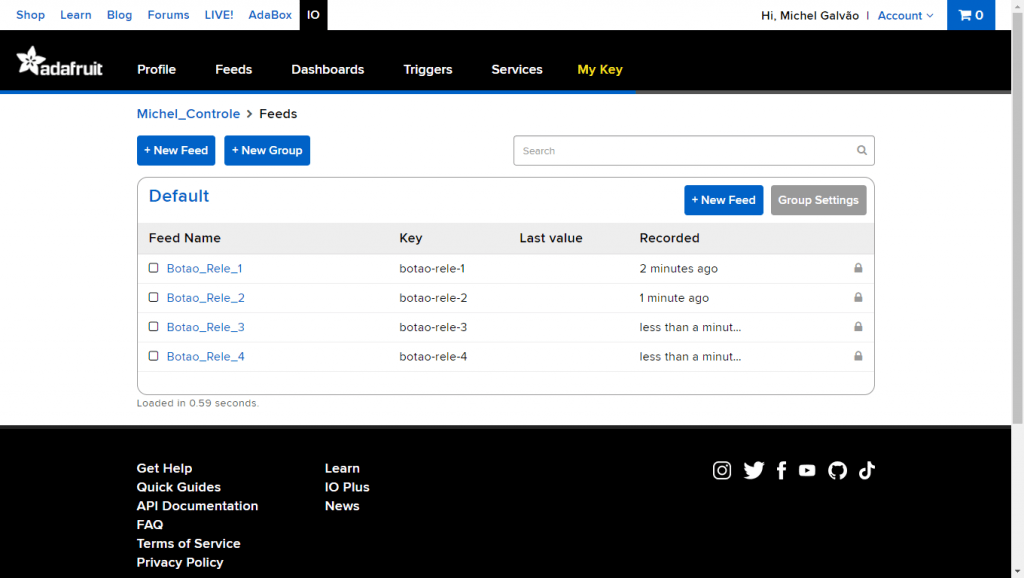

Faça o processo anterior para os quatro Reles

  • Clique no botão Dashboards na parte superior direita da página. Irá aparecer a opção view all. Clique nesta opção.

Clique em Dashboards e em seguida em view all

Antes de prosseguimos, devemos explicar o que é uma Dashboard.

Dashboard onde você pode visualizar e controlar os dados dos Feeds. Em uma Dashboard, você pode colocar gráficos, botões, controles deslizantes, mapas e ícones.

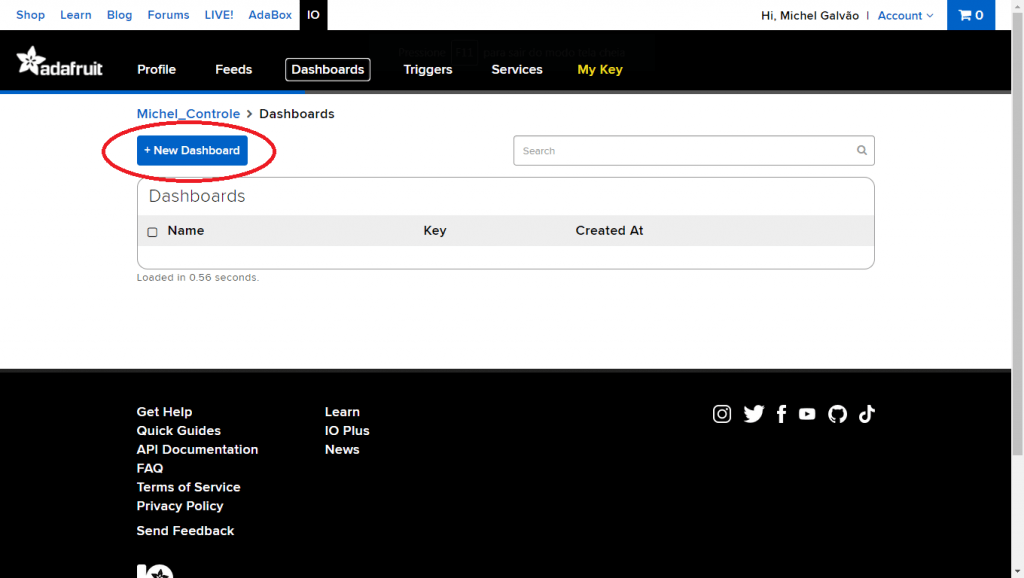

  • Clique no botão + New Dashboard.

Clique no botão + New Dashboard

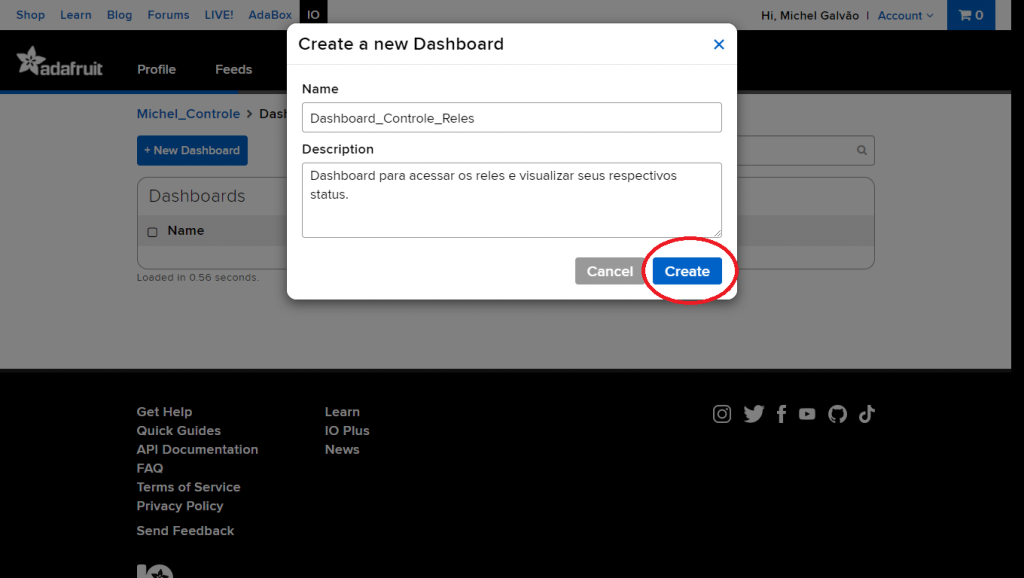

  • Preencha as informações requisitadas para a Dashboard, o Name e a Description. E em seguida clique no botão Create.

Preencha as informações solicitadas e clique em Create

  • Clique no link com o nome da dashboard que você colocou.

Clique no link com o nome da dashboard que você nomeou

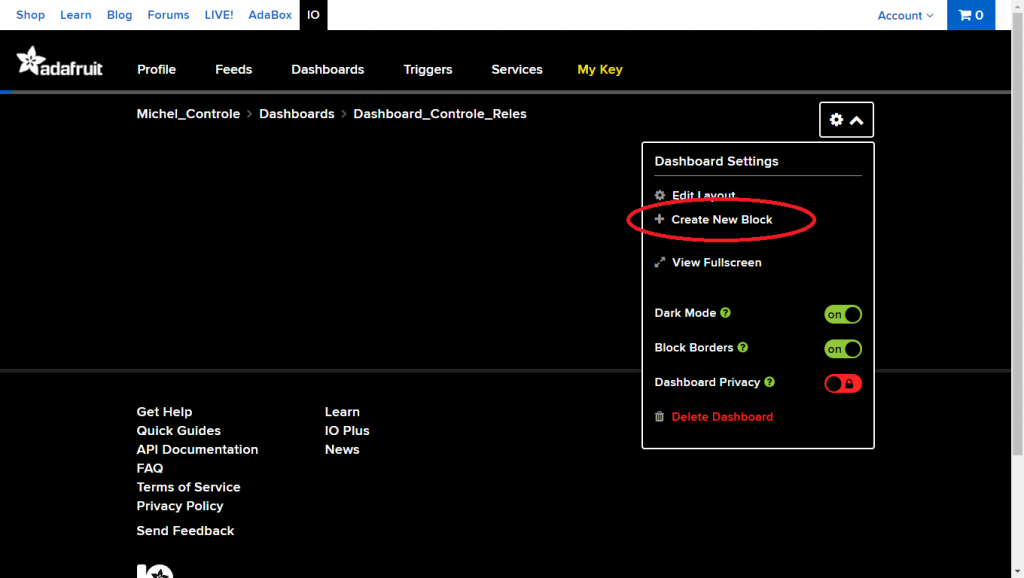

  • Irá abrir a dashboard. Clique no ícone de configurações. E em seguida clique na opção Create New Block.

Clique no ícone de configurações e depois clique na opção Create New Block.

  • Aqui há todas as opções possíveis de se colocar em uma dashboard, como botões, gráficos, textos, ícones, mapas, entre outras opções. Clique na opção Momentary Button.

Clique em Momentary Button.

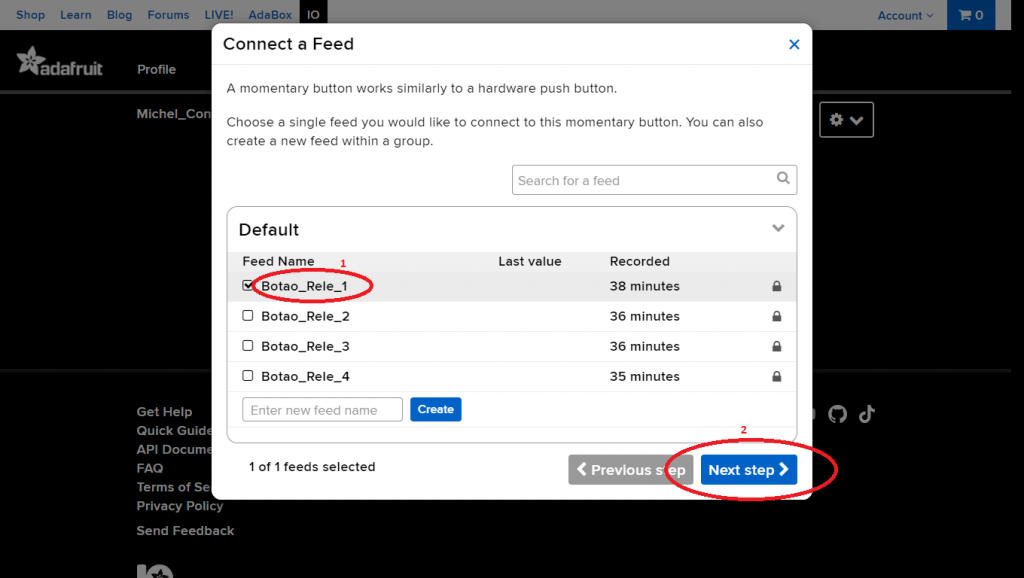

  • Irá aparecer uma requisição de qual feed você deseja vincular aquele botão. Selecione o primeiro feed (1). Em seguida clique em Next Step (2).

  • Preencha as informações requiridas, como o Block Title, o Button Text, o Press Value e o Release Value. Aqui deve-se ter atenção com o campo Press Value e Release Value. O Press Value é o valor ao qual será enviado ao pressionar o botão (Deixamos como 1). O Release Value é o valor ao qual ser enviado ao soltar o botão (Temos que deletar o valor para que não seja enviado nenhum valor). Em seguida clique no botão Create Block.

Preencha as informações requisitadas.

  • Crie um novo botão para que envie o valor de Press Value como 0. Na opção Dark Mode Color (1), escolha uma cor para representar o desligamento, como o vermelho. Em seguida, clique em Create block (2).

Preencha as informações

  • Para reorganizar os blocos na dashboard, clique no ícone de configurações e depois clique em Edit Layout.

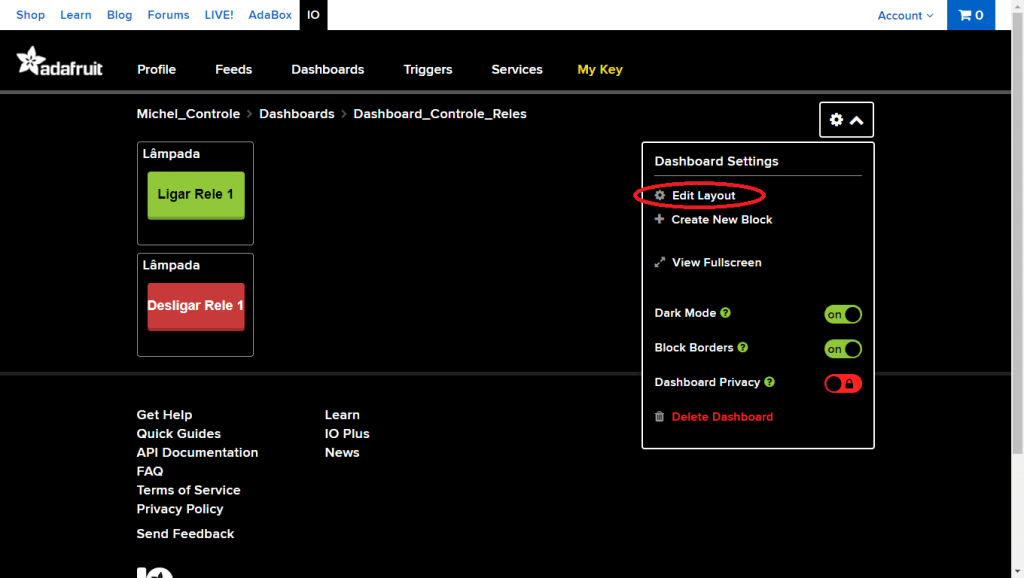

Clique no ícone de configurações e depois em Edit Layout

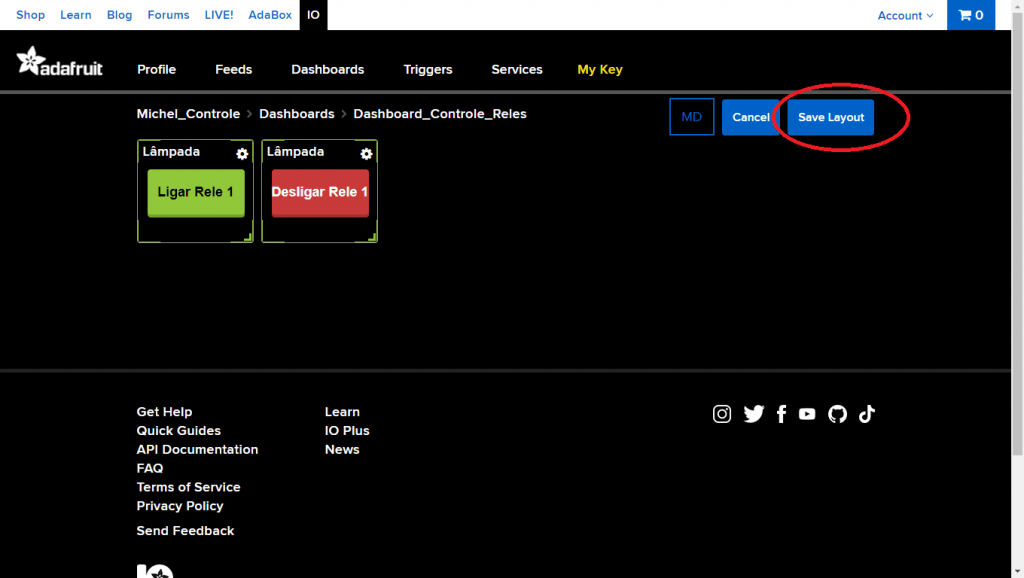

  • Após reorganizar o Layout, clique em Save Layout.

Clique em Save Layout para salvar o redimensionamento da dashboard.

  • Faça estes mesmos passos para criar os botões dos outros Relés.

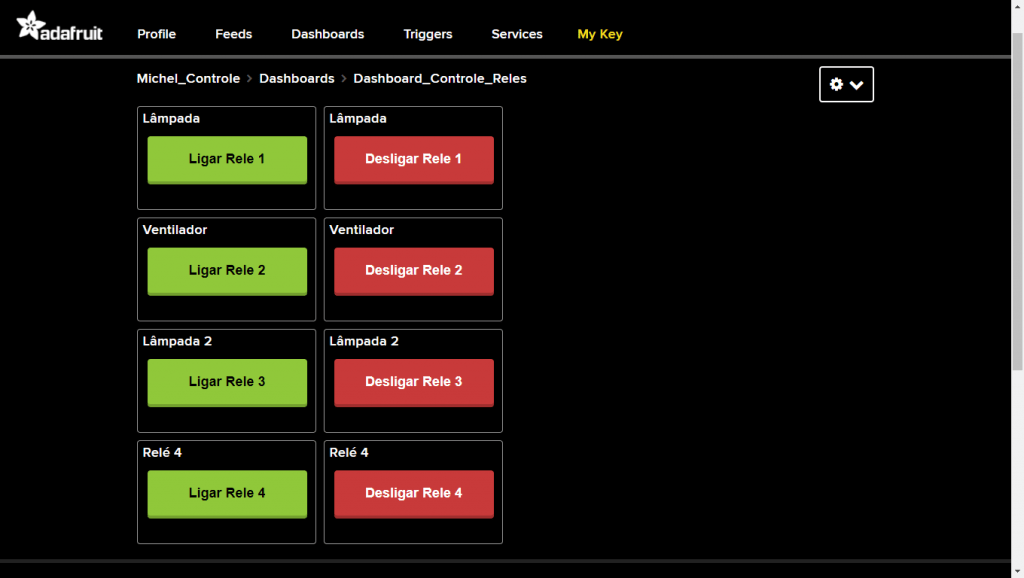

Veja Todos Botões Criados

  • Agora devemos criar um feedback para sabermos o status de cada relé e se nosso comando realmente chegou ao arduino. Devemos criar mais 4 feeds, um para cada relé.

Feeds Feedback

  • Agora, na Dashboard criada, clique em Create New Block. Selecione a opção Icon.

Selecione a opção Icon.

  • Selecione o feed à qual quer receber dados. Selecione o primeiro feed de feedback (1). Em seguida Clique em Next step (2).

Selecione o feed de feedback



  • Coloque um nome para o campo Block Title (Colocamos ‘Status Lâmpada 1’). O ícone a ser exibido será escolhido pelo arduino, então não precisamos colocar nenhum ícone agora. Em seguida clique em Create block.

Preencha as requisições e clique em Create block

  • Faça este processo para todos os outros Relés.

Todos Feedbacks implementados

Agora que terminamos de implementar a Dashboard, podemos programar o Arduino.


Hardware

Para o desenvolvimento do circuito eletrônico deste tutorial, siga o Diagrama abaixo:

Diagrama de Conexão

O hardware é composto de um Arduino UNO como microcontrolador, uma Shield Ethernet W5100, que oferecerá à placa Arduino uma Conexão de Internet e um Módulo Relé de 4 Canais para controle das cargas. As cargas podem ser qualquer equipamento elétrico que não ultrapasse as especificações técnicas do Relé. No caso do nosso módulo Relé utilizado, ele possui as seguintes especificações:

10 A 250 VAC

Ele suporta no máximo 10A de Corrente Elétrica e 250V de Tensão Elétrica em Corrente Alternada. Isso significa que se quiséssemos conectar algum equipamento elétrico que drene mais do que 10A ou que utilize mais do que 250V em Corrente Alternada, não poderíamos utilizar com este Módulo Relé.

Recomendo que leia os seguintes artigos daqui da Eletrogate, para um aprofundamento no hardware:

  • Shield Ethernet W5100: Ethernet Shield W5100 com Arduino – Parte 1 e Ethernet Shield W5100 com Arduino – Parte 2
  • Módulo Relé de 4 Canais: Módulo Relé para automação residencial com Arduino

Software

Para desenvolvermos o software para o Arduino, devemos fazer o download de uma biblioteca: a Adafruit MQTT Library.

Para isso, siga o passo a passo abaixo:

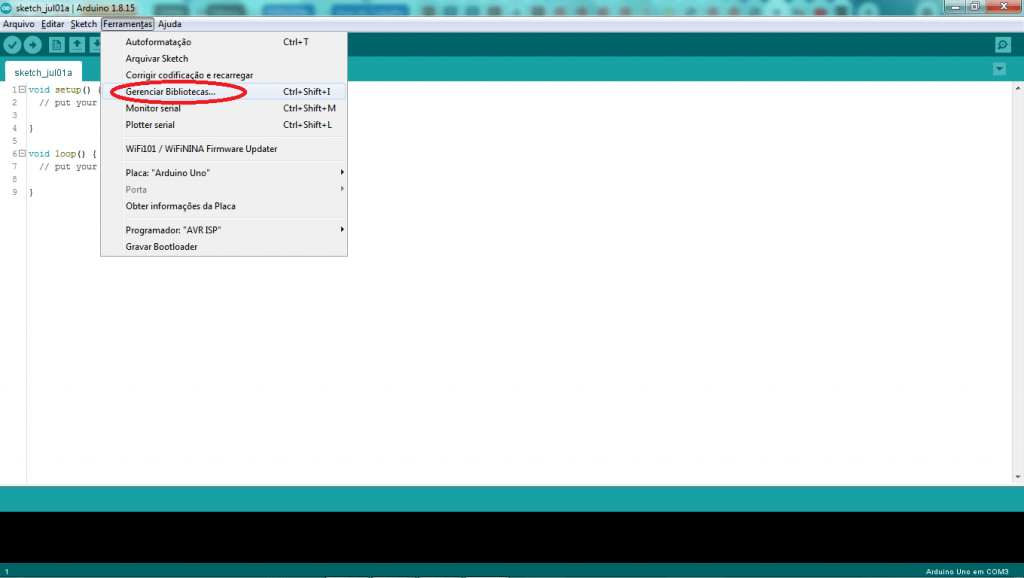

  • Abra o software Arduino IDE. Na guia Ferramentas, clique na opção Gerenciar Bibliotecas.

  • Em seguida, na barra de pesquisa digite: ‘Adafruit MQTT Library’. No primeiro resultado que aparecer, com o autor Adafruit, clique em Instalar.

Instale

  • Na janela que se abrir, clique em ‘Install all’.

Clique na opção Install all

Com a instalação finalizada, coloque o seguinte código na IDE Arduino:

/***************************************************
  Controle de Cargas por Adafruit IO Ethernet Exemplo

  Criado em 01 de Julho de 2021 por Michel Galvão
 ****************************************************/

//Inclusão de Bibliotecas
#include <SPI.h>
#include "Adafruit_MQTT.h"
#include "Adafruit_MQTT_Client.h"
#include <Ethernet.h>
#include <EthernetClient.h>
#include <Dns.h>
#include <Dhcp.h>

//Definição de endereço MAC para placa Ethernet
byte mac[] = {0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED};

//Definição de Endereço IP para a placa Ethernet
IPAddress iotIP (192, 168, 0, 177); // Coloque uma sequência válida da sua rede

//Definição de Variáveis Adafruit.io
#define AIO_SERVER      "io.adafruit.com"
#define AIO_SERVERPORT  1883
#define AIO_USERNAME    "Coloque_aqui_seu_Usuario_de_Adafruit_IO"
#define AIO_KEY         "Coloque_aqui_sua_Senha_de_Adafruit_IO"

//Definição de Pinos Relés
#define pinoRele1 6
#define pinoRele2 5
#define pinoRele3 3
#define pinoRele4 2

//Variavel controle Inicialização
bool executaSoNoInicio = true;

//Configuração Ethernet Client
EthernetClient client;

//Configuração Adafruit MQTT Client
Adafruit_MQTT_Client mqtt(&client, AIO_SERVER, AIO_SERVERPORT, AIO_USERNAME, AIO_KEY);

//Você não precisa alterar nada nesta linha:
#define halt(s) { Serial.println(F( s )); while(1);  }


//FEEDS
//Observe que os endereços do MQTT para Adafruit IO seguem o formato: <username>/feeds/<feedname>

// Configure os feeds de publicação aqui:
//Feed Feedback Rele 1 (Status)
Adafruit_MQTT_Publish statusRele1 = Adafruit_MQTT_Publish(&mqtt,  AIO_USERNAME "/feeds/status-rele-1");

//Feed Feedback Rele 1 (Status)
Adafruit_MQTT_Publish statusRele2 = Adafruit_MQTT_Publish(&mqtt,  AIO_USERNAME "/feeds/status-rele-2");

//Feed Feedback Rele 1 (Status)
Adafruit_MQTT_Publish statusRele3 = Adafruit_MQTT_Publish(&mqtt,  AIO_USERNAME "/feeds/status-rele-3");

//Feed Feedback Rele 1 (Status)
Adafruit_MQTT_Publish statusRele4 = Adafruit_MQTT_Publish(&mqtt,  AIO_USERNAME "/feeds/status-rele-4");



// Configure os feeds de inscrição aqui:
// Feed Rele 1
Adafruit_MQTT_Subscribe botaoRele1 = Adafruit_MQTT_Subscribe(&mqtt, AIO_USERNAME "/feeds/botao-rele-1");

// Feed Rele 2
Adafruit_MQTT_Subscribe botaoRele2 = Adafruit_MQTT_Subscribe(&mqtt, AIO_USERNAME "/feeds/botao-rele-2");

// Feed Rele 3
Adafruit_MQTT_Subscribe botaoRele3 = Adafruit_MQTT_Subscribe(&mqtt, AIO_USERNAME "/feeds/botao-rele-3");

// Feed Rele 4
Adafruit_MQTT_Subscribe botaoRele4 = Adafruit_MQTT_Subscribe(&mqtt, AIO_USERNAME "/feeds/botao-rele-4");



//Ponteiro para recebimento de mensagens MQTT
Adafruit_MQTT_Subscribe *subscription;



//Código de configuração aqui, para ser executado uma vez
void setup() {

  //Configuração da taxa de transferência em bits por segundo (baud rate) para transmissão serial
  Serial.begin(115200);
  //Configura o pino especificado para funcionar como uma saída
  pinMode(pinoRele1, OUTPUT);
  pinMode(pinoRele2, OUTPUT);
  pinMode(pinoRele3, OUTPUT);
  pinMode(pinoRele4, OUTPUT);
  //setamos o nível lógico dos pinos dos relés para HIGH para que, no ínicio, fiquem desligados
  digitalWrite(pinoRele1, HIGH);
  digitalWrite(pinoRele2, HIGH);
  digitalWrite(pinoRele3, HIGH);
  digitalWrite(pinoRele4, HIGH);

  Serial.println(F("Controle de Cargas por Adafruit IO"));

  Serial.println(F("Iniciando o Client"));
  //Iniciando o Client
  inicializaMQTTAdafruitIO();
}

//Código principal aqui, para executar repetidamente
void loop() {
  // Verifica se a conexão com o servidor MQTT está ativa
  MQTT_conecta();

  while ((subscription = mqtt.readSubscription(5000))) {
    AdafruitRecebeMensagem_Rele1();
    AdafruitRecebeMensagem_Rele2();
    AdafruitRecebeMensagem_Rele3();
    AdafruitRecebeMensagem_Rele4();
  }
  if (executaSoNoInicio == true) {
    AdafruitEnvio_Rele1();
    AdafruitEnvio_Rele2();
    AdafruitEnvio_Rele3();
    AdafruitEnvio_Rele4();
    executaSoNoInicio = false;
  }

  pingAdafruit(); // faz ping no servidor
}

void MQTT_conecta() { // Função para conectar e reconectar conforme necessário ao servidor MQTT

  if (mqtt.connected()) {
    return; //Pare se já estiver conectado.
  } else {
    //Variável de Controle
    int numeroDeTentativas = 0;

    //Retorno de mensagem
    int8_t ret;

    while ((ret = mqtt.connect()) != 0) { // Faz uma condição: Se a tentativa de conexão ret retornar diferente de 0, não estamos conectado ao servidor
      if (numeroDeTentativas >= 4) { //Se o número de tentativas for igual ou maior que quatro, sai do while. Esta condição serve para o programa não ficar somente tentando fazer conexão, caso a internet fique offline.
        break;
      }

      Serial.print(F("Conexão Erro MQTT: "));
      Serial.print(ret); //Informa ao usuário o código de erro.
      //Veja os códigos de erro na lista abaixo:
      //ret:
      // 0 = conectado
      //-1 = Erro ao conectar ao servidor
      // 1 = Protocolo errado
      // 2 = ID rejeitada
      // 3 = Servidor indisponível
      // 4 = Nome de usuário ou senha incorretos
      // 5 = Não autenticado
      // 6 = Falha ao assinar
      // 7 = Bloqueado pelo Servidor. Entre em contato com a administração de Adafruit IO
      Serial.println();//Cria uma linha de espaço na Serial

      mqtt.disconnect(); // desconecta para novamente tentar fazer uma conexão válida
      delay(5000);  // espere 5 secondos
      numeroDeTentativas++;
    }

    delay(1500);
    if (ret == 0) { // Se estivermos conectado ao servidor, informa ao usuário
      Serial.print(F("MQTT Conectado! "));
      Serial.println(ret);
    }
    numeroDeTentativas++;
  }
}

void inicializaMQTTAdafruitIO() { //Inicializa MQTT Adafruit IO
  //Inicializa a biblioteca Ethernet e as configurações de rede.
  Ethernet.begin(mac, iotIP);

  delay(1000); //give the ethernet a second to initialize
  subscricaoAdafruitIO();
}

void subscricaoAdafruitIO() { //Inscreve-se nos feeds
  mqtt.subscribe(&botaoRele1);
  mqtt.subscribe(&botaoRele2);
  mqtt.subscribe(&botaoRele3);
  mqtt.subscribe(&botaoRele4);
}

void pingAdafruit() { // faz um ping no servidor para manter a conexão mqtt ativa
  if (!mqtt.ping()) {
    mqtt.disconnect();
  }
}

bool AdafruitEnvio_Rele1() {
  bool retorno = true;
  if (!digitalRead(pinoRele1)) { //Se a leitura digital do pino pinoRele for true, significará que está desligada a carga. Então invertemos o estado para que vire o inverso.
    if (!statusRele1.publish("star")) {
      Serial.println(F("Falha no envio do ícone star"));
    } else {
      Serial.println(F("Ícone star enviado!"));
      retorno = false;
    }
  }
  else {
    if (!statusRele1.publish("star-o")) {
      Serial.println(F("Falha no envio do ícone star-o"));
    } else {
      Serial.println(F("Ícone star-o enviado!"));
      retorno = false;
    }
  }
  return retorno;
}

bool AdafruitEnvio_Rele2() {
  bool retorno = true;
  if (!digitalRead(pinoRele2)) { //Se a leitura digital do pino pinoRele for true, significará que está desligada a carga. Então invertemos o estado para que vire o inverso.
    if (!statusRele2.publish("w:wind-beaufort-1")) {
      Serial.println(F("Falha no envio do ícone w:wind-beaufort-1"));
    } else {
      Serial.println(F("Ícone w:wind-beaufort-1 enviado!"));
      retorno = false;
    }
  }
  else {
    if (!statusRele2.publish("w:wind-beaufort-0")) {
      Serial.println(F("Falha no envio do ícone w:wind-beaufort-0"));
    } else {
      Serial.println(F("Ícone w:wind-beaufort-0 enviado!"));
      retorno = false;
    }
  }
  return retorno;
}

bool AdafruitEnvio_Rele3() {
  bool retorno = true;
  if (!digitalRead(pinoRele3)) { //Se a leitura digital do pino pinoRele for true, significará que está desligada a carga. Então invertemos o estado para que vire o inverso.
    if (!statusRele3.publish("star")) {
      Serial.println(F("Falha no envio do ícone star"));
    } else {
      Serial.println(F("Ícone star enviado!"));
      retorno = false;
    }
  }
  else {
    if (!statusRele3.publish("star-o")) {
      Serial.println(F("Falha no envio do ícone star-o"));
    } else {
      Serial.println(F("Ícone star-o enviado!"));
      retorno = false;
    }
  }
  return retorno;
}

bool AdafruitEnvio_Rele4() {
  bool retorno = true;
  if (!digitalRead(pinoRele4)) { //Se a leitura digital do pino pinoRele for true, significará que está desligada a carga. Então invertemos o estado para que vire o inverso.
    if (!statusRele4.publish("check")) {
      Serial.println(F("Falha no envio do ícone check"));
    } else {
      Serial.println(F("Ícone check enviado!"));
      retorno = false;
    }
  }
  else {
    if (!statusRele4.publish("power-off")) {
      Serial.println(F("Falha no envio do ícone power-off"));
    } else {
      Serial.println(F("Ícone power-off enviado!"));
      retorno = false;
    }
  }
  return retorno;
}

void AdafruitRecebeMensagem_Rele1() {
  if (subscription == &botaoRele1) {
    Serial.print("Recebido dado Rele 1: ");
    Serial.println((char *)botaoRele1.lastread); // a mensagem recebida está em object.lastread

    //Estamos mostrando ao usuário de Adafruit IO que o arduino ouviu a mensagem
    if (!statusRele1.publish("w:cloud-refresh")) {
      Serial.println(F("Falha no envio do ícone w:cloud-refresh"));
    } else {
      Serial.println(F("Ícone w:cloud-refresh enviado!"));
    }

    delay(500); // tempo de espera necessário

    if (strcmp(botaoRele1.lastread, "0") == 0) { // strcmp(string1, string2) : Compara string1 com string2 e retorna 0 caso as duas strings serem iguais
      digitalWrite(pinoRele1, !LOW);// inverte estado do rele recebido, pois o rele liga quando recebe sinal LOW e desliga quando recebe sinal HIGH
    } else {
      digitalWrite(pinoRele1, !HIGH);// inverte estado do rele recebido, pois o rele liga quando recebe sinal LOW e desliga quando recebe sinal HIGH
    }

    Serial.print(F("\nEstado Atual Rele 1: "));
    Serial.print(!digitalRead(pinoRele1));
    Serial.println();

    AdafruitEnvio_Rele1();
  }
}

void AdafruitRecebeMensagem_Rele2() {
  if (subscription == &botaoRele2) {
    Serial.print("Recebido dado Rele 2: ");
    Serial.println((char *)botaoRele2.lastread); // a mensagem recebida está em object.lastread

    //Estamos mostrando ao usuário de Adafruit IO que o arduino ouviu a mensagem
    if (!statusRele2.publish("w:cloud-refresh")) {
      Serial.println(F("Falha no envio do ícone w:cloud-refresh"));
    } else {
      Serial.println(F("Ícone w:cloud-refresh enviado!"));
    }

    delay(500); // tempo de espera necessário

    if (strcmp(botaoRele2.lastread, "0") == 0) { // strcmp(string1, string2) : Compara string1 com string2 e retorna 0 caso as duas strings serem iguais
      digitalWrite(pinoRele2, !LOW);// inverte estado do rele recebido, pois o rele liga quando recebe sinal LOW e desliga quando recebe sinal HIGH
    } else {
      digitalWrite(pinoRele2, !HIGH);// inverte estado do rele recebido, pois o rele liga quando recebe sinal LOW e desliga quando recebe sinal HIGH
    }

    Serial.print(F("\nEstado Atual Rele 2: "));
    Serial.print(!digitalRead(pinoRele2));
    Serial.println();

    AdafruitEnvio_Rele2();
  }
}

void AdafruitRecebeMensagem_Rele3() {
  if (subscription == &botaoRele3) {
    Serial.print("Recebido dado Rele 3: ");
    Serial.println((char *)botaoRele3.lastread); // a mensagem recebida está em object.lastread

    //Estamos mostrando ao usuário de Adafruit IO que o arduino ouviu a mensagem
    if (!statusRele3.publish("w:cloud-refresh")) {
      Serial.println(F("Falha no envio do ícone w:cloud-refresh"));
    } else {
      Serial.println(F("Ícone w:cloud-refresh enviado!"));
    }

    delay(500); // tempo de espera necessário

    if (strcmp(botaoRele3.lastread, "0") == 0) { // strcmp(string1, string2) : Compara string1 com string2 e retorna 0 caso as duas strings serem iguais
      digitalWrite(pinoRele3, !LOW);// inverte estado do rele recebido, pois o rele liga quando recebe sinal LOW e desliga quando recebe sinal HIGH
    } else {
      digitalWrite(pinoRele3, !HIGH);// inverte estado do rele recebido, pois o rele liga quando recebe sinal LOW e desliga quando recebe sinal HIGH
    }

    Serial.print(F("\nEstado Atual Rele 3: "));
    Serial.print(!digitalRead(pinoRele3));
    Serial.println();

    AdafruitEnvio_Rele3();
  }
}

void AdafruitRecebeMensagem_Rele4() {
  if (subscription == &botaoRele4) {
    Serial.print("Recebido dado Rele 4: ");
    Serial.println((char *)botaoRele4.lastread); // a mensagem recebida está em object.lastread

    //Estamos mostrando ao usuário de Adafruit IO que o arduino ouviu a mensagem
    if (!statusRele4.publish("w:cloud-refresh")) {
      Serial.println(F("Falha no envio do ícone w:cloud-refresh"));
    } else {
      Serial.println(F("Ícone w:cloud-refresh enviado!"));
    }

    delay(500); // tempo de espera necessário

    if (strcmp(botaoRele4.lastread, "0") == 0) { // strcmp(string1, string2) : Compara string1 com string2 e retorna 0 caso as duas strings serem iguais
      digitalWrite(pinoRele4, !LOW);// inverte estado do rele recebido, pois o rele liga quando recebe sinal LOW e desliga quando recebe sinal HIGH
    } else {
      digitalWrite(pinoRele4, !HIGH);// inverte estado do rele recebido, pois o rele liga quando recebe sinal LOW e desliga quando recebe sinal HIGH
    }

    Serial.print(F("\nEstado Atual Rele 4: "));
    Serial.print(!digitalRead(pinoRele4));
    Serial.println();

    AdafruitEnvio_Rele4();
  }
}



No código, deve-se primeiro incluir as bibliotecas:

Código Explicado passo a passo

Após isso vem a definição dos endereços MAC e IP da placa Ethernet.

Código explicado passo a passo

E então vem a definição de variáveis da Adafruit IO. Na variável AIO_USERNAME e AIO_KEY, você deve substituir o valor delas por suas credenciais da Adafruit IO: Nome de usuário e Chave Ativa, respectivamente.

Código explicado passo a passo

E então, declaramos os pinos utilizados pelos relés.

Código explicado passo a passo

Declaramos uma variável de controle para executarmos um trecho de código uma única vez dentro do loop. Veremos este trecho mais à frente.

Código explicado passo a passo

Fazemos a instanciação das Classes Ethernet e Adafruit_MQTT_Client. Também uma configuração inicial.

Código explicado passo a passo

Declaramos todos os feeds que utilizamos em Adafruit IO. Começamos com os feeds em que iremos fazer as publicações (do Arduino para Adafruit IO).

Código explicado passo a passo

Depois declaramos os feeds em que iremos se inscrever (da Adafruit IO para Arduino).

Código explicado passo a passo

Em void Setup (inicialização do programa), definimos os pinos dos relés como Saída e o setamos para nível Lógico HIGH para que fiquem desligados no ínicio. Em seguida, configuramos a taxa de transferência em bits por segundo (baud rate) para transmissão serial e iniciamos o  MQTT Adafruit IO.

Código explicado passo a passo

Em void Loop (programa principal em loop infinito), começamos verificando se há conexão com o servidor de Adafruit IO. Se não houver conexão a função tenta reconectar. Mais abaixo, dentro do loop, esperamos as assinaturas dos feeds chegarem. Ficamos esperando pelo tempo definido dentro da função readSubscription(), no nosso programa, esperamos por 5000 milissegundos. Fazemos uma condição com a variável ‘executaSoNoInicio’ para verificar se podemos executar as instruções. Esta condição só ficará verdadeira somente uma única vez, pois declaramos a variável de controle como false. Por fim, fazemos ping no servidor, pois ele exige que enviamos algo à ele de tempos em tempos.

Código explicado passo a passo

Na função MQTT_conecta, através de uma condição, verificamos se há conexão ao Servidor Adafruit IO. Se não houver conexão, tentamos fazer conexão por 4 vezes seguidas, com um intervalo de 1,5 segundos. Se após as 4 tentativas, ainda não houver conexão, alertamos ao usuário, através do Serial Monitor, o código do erro. Os códigos de erro você pode verificar a seguir:

Código explicado passo a passo

Na função subscricaoAdafruitIO, se inscrevemos nos feeds dos botões da Dashboard através da função mqtt.subscribe(& feedObject), onde feedObject é o objeto de subscrição que declaramos no início do programa.

Código explicado passo a passo

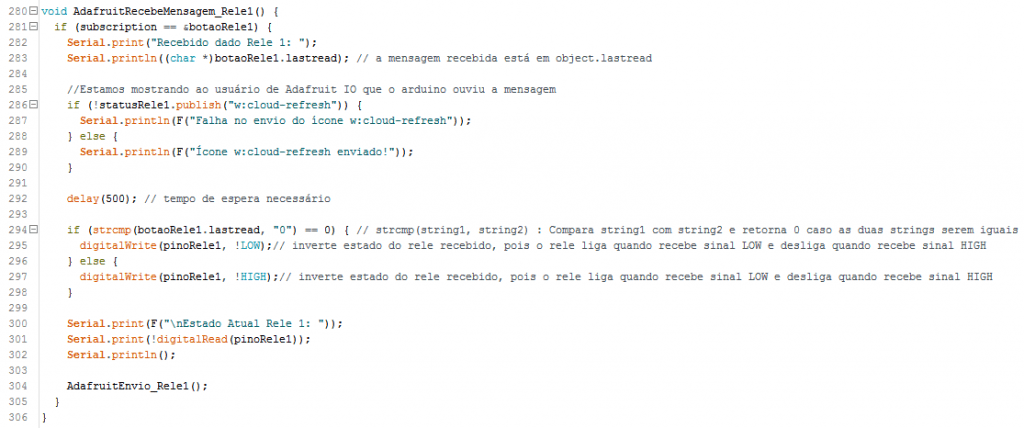

Na função AdafruitRecebeMensagem_Rele1, verificamos se recebemos alguma mensagem do servidor Adafruit referente ao feed da seguinte condição: if(subscription == &botaoRele1). A mensagem recebida do servidor Adafruit IO está no método feedObject.lastread, onde feedObject é o objeto de subscrição. Após isso, enviamos ao servidor uma mensagem contendo um nome de ícone para que possamos ver que o arduino recebeu o comando da Dashboard Adafruit. A lista completa de ícones que você pode utilizar, você encontra em: https://io.adafruit.com/icons-faq.

Código explicado passo a passo

Nesta mesma função,  mudamos o estado do pino do relé de acordo com o que recebemos do Servidor Adafruit IO. Fazemos isto condição if (strcmp(botaoRele1.lastread, “0”) == 0). A função strcmp é uma função da linguagem C que compara duas strings e retorna 0 caso as duas strings serem iguais. Depois  enviamos o ícone de status dependendo da leitura digital do pino do relé. Fazemos isso incluindo a função AdafruitEnvio_Rele1(). Esta função lê o pino referente ao relé e envia um determinado ícone dependendo da leitura digital realizada.

Código explicado passo a passo

As outras funções dos outros relés, segue esta mesma lógica.


Desenvolver Plataforma para Dispositivos Mobile

Agora desenvolveremos uma plataforma personalizada para poder acessar o sistema via Dispositivo Mobile. Caso se acessarmos a dashboard da Adafruit IO por um Smartphone, a organização dos blocos iria ser prejudicada.

Por isso desenvolveremos a plataforma personalizada.

  • Para isso, é necessário ter uma conta na IBM Cloud. Acesse o site da IBM Cloud. Clique em Criar uma conta, na parte central esquerda da página.

Clique em Criar uma conta

  • Informe um e-mail válido e uma senha. Clique em Avançar.

Plataforma explicada passo a passo

  • Informe o código de verificação que enviaram ao seu e-mail, pela IBM Cloud. Em seguida, clique em Avançar.

Plataforma explicada passo a passo

  • Preencha seus dados Pessoais, como Nome, Sobrenome e País. Logo após, clique em Avançar.

Plataforma explicada passo a passo

  • Leia os Termos e Condições, e se aceitar, clique em Criar Conta.

Plataforma explicada passo a passo

  • Na página que se abriu, leia o aviso sobre sua privacidade e, se você possui pelo menos 16 anos de idade, clique em Proceder.

Plataforma explicada passo a passo

  • Com sua conta criada, digite Node-RED App na barra de Pesquisa de recursos e ofertas (1). Clique no primeiro resultado que aparecer (2).

Plataforma explicada passo a passo

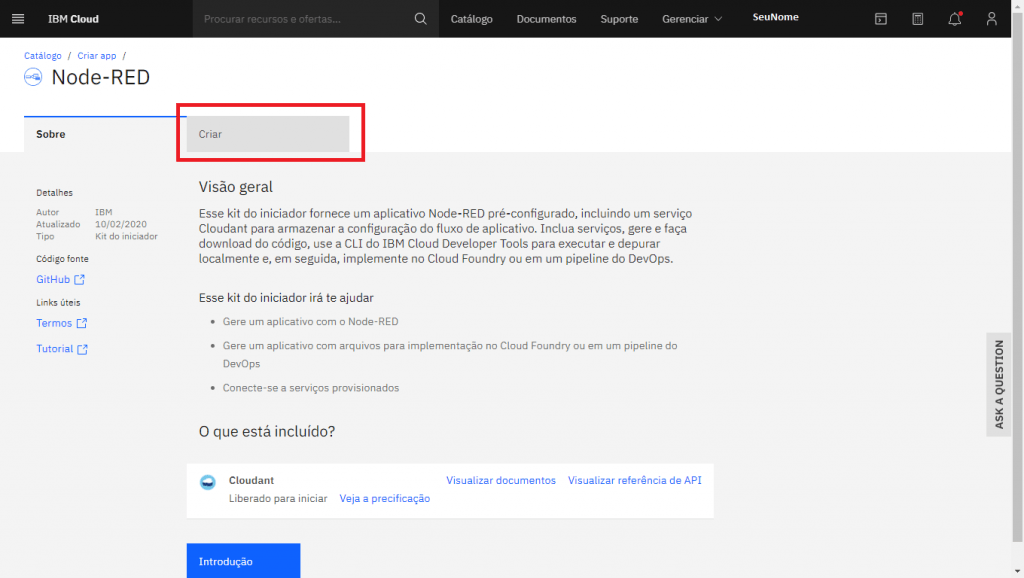

  • Clique em Criar.

Plataforma explicada passo a passo

  • Na tela que se abrir, no campo

Plataforma explicada passo a passo

  • Após o término de carregamento do serviço, demora cerca de 1 minuto, clique no botão Implemente seu aplicativo.

Plataforma explicada passo a passo

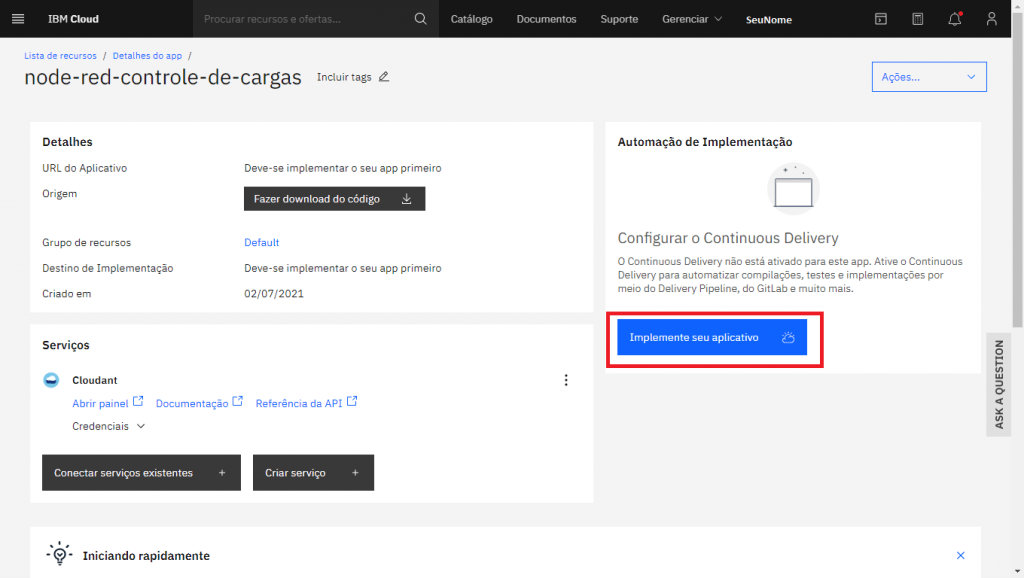

  • Na tela que se abrir, em Automação de Implementação, selecione a opção Cloud Foundry.

Plataforma explicada passo a passo

  • Em Chave de API do IBM Cloud, vcê deverá criar uma chave. Para isso, clique no botão Novo(a)+.

Plataforma explicada passo a passo

  • Na janela que se abrir, dê um nome para a chave (1), e se quiser uma descrição, e em seguida clique no botão OK (2).

Plataforma explicada passo a passo

  • Em Região, selecione a mesma a que você tinha selecionado anteriormente (1). No nosso caso, Dallas. Em seguida clique no botão Avançar (2).

Plataforma explicada passo a passo

  • Na janela que se abrir, em Região, selecione a mesma a que você tinha selecionado anteriormente (1). No nosso caso, Dallas. Em seguida clique no botão Criar(2).

Plataforma explicada passo a passo

  • Após cerca de 8 minutos, o processo de Implementação do app no Servidor irá ter se concluído. Atualize a página, clicando em F5 no teclado ou Ctrl+R. Clique no link de URL do Aplicativo.

Plataforma explicada passo a passo

  • Na nova janela do navegador que se abrir, clique no botão Next.

Plataforma explicada passo a passo

  • Na nova janela do navegador que se abrir, Selecione a opção Secure your editor so only authorised users can access it (1). Esta opção garante que somente você possa acessar a plataforma. Preencha os dados requisitados, Username (Um nome de usuário) e Password (Uma senha segura). Em seguida clique no botão Next (2).

Plataforma explicada passo a passo

  • Clique em Next.

Plataforma explicada passo a passo

  • Clique em Finish.

Plataforma explicada passo a passo

  • Clique no botão Go to your Node-RED flow editor.

Plataforma explicada passo a passo

  • Faça o Login com suas credencias criadas anteriormente clicando em Login.

Plataforma explicada passo a passo

Será necessário instalar uma biblioteca no Node-RED para exibição de um Painel Visual. Para isso, siga os passos abaixo.

  • Clique em opções, no canto superior direito da página.

Plataforma explicada passo a passo

  • Clique em Manage pallete.

Plataforma explicada passo a passo

  • Clique na aba Install.

Plataforma explicada passo a passo

  • Na barra de pesquisa search modules, digite node-red-dashboard (1). No primeiro resultado que aparecer, clique em install (2).

Plataforma explicada passo a passo

  • Na mensagem de aviso que aparecer, confirme que quer instalar clicando em Install.

Plataforma explicada passo a passo

  • Após a instalação da biblioteca, clique em Close.

Plataforma explicada passo a passo

  • Na área de edição do Node-RED, selecione os dois nós de exemplo e delete-os. Faça como no gráfico abaixo.

passo a passo da exclusão dos nós



Para fazer o painel (dashboard), importe o projeto para o seu editor Node-RED. Para isso, siga os passos abaixo.

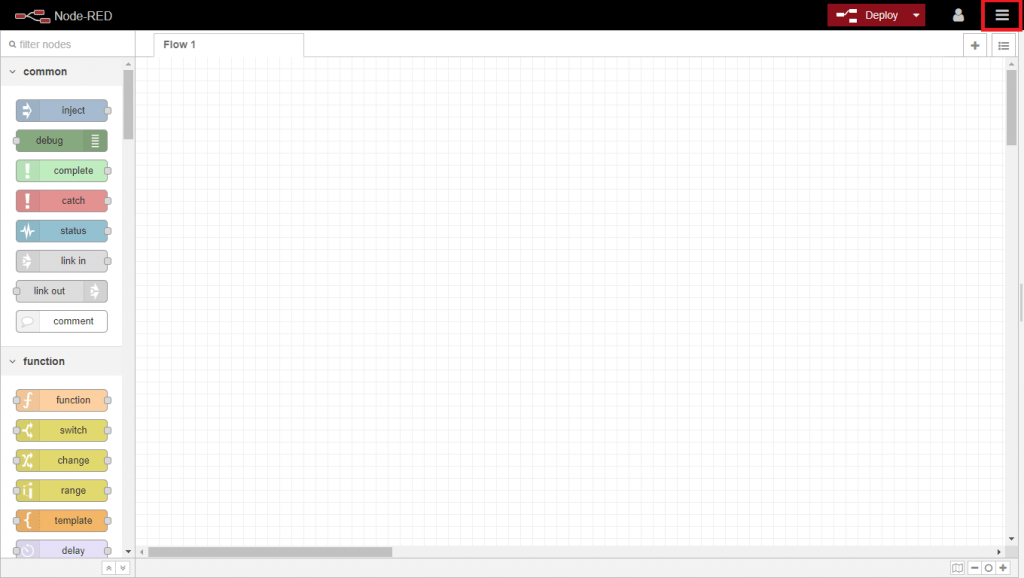

  • Novamente, clique em Opções.

Plataforma explicada passo a passo

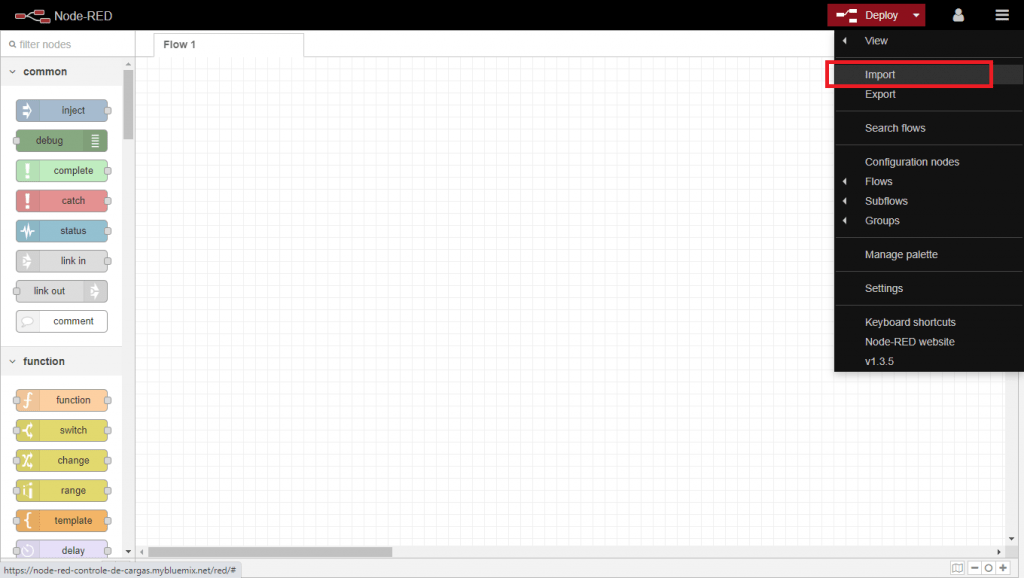

  • Clique em Import.

Plataforma explicada passo a passo

  • E cole o seguinte código na área roseada.
[{"id":"be3bb942.e19898","type":"tab","label":"Flow Controle Reles","disabled":false,"info":""},{"id":"bdbb51de.7c761","type":"ui_form","z":"be3bb942.e19898","name":"Formulário de Login","label":"","group":"7218d749.0c8698","order":1,"width":0,"height":0,"options":[{"label":"Usuário","value":"user","type":"text","required":true,"rows":null},{"label":"Senha","value":"pass","type":"password","required":true,"rows":null}],"formValue":{"user":"","pass":""},"payload":"","submit":"Entrar","cancel":"Cancelar","topic":"","topicType":"str","splitLayout":"","x":140,"y":180,"wires":[["9f6e2d3a.3e1a6"]]},{"id":"9f6e2d3a.3e1a6","type":"function","z":"be3bb942.e19898","name":"Verificação de Login","func":"var userEntrada = msg.payload.user;\nvar passEntrada = msg.payload.pass;\n\nvar meuUsername = \"Substitua_isto_por_seu_Username_desejado\"; // Seu Username\nvar minhaSenha  = \"Substitua_isto_por_sua_Senha_desejada\"; // Sua Senha\n\n/*flow.set(\"NomeDaVariavel\", ValorDaVariavel);: define uma váriavel global*/\nflow.set(\"id_Usuario\", msg.socketid); // Define o ID do usuário Atual\n\nmsg.payload = 0; // valor de identificação de usuário inválido\nif(userEntrada == meuUsername){\n    msg.payload = 1; // valor de identificação de senha inválido\n    if(passEntrada == minhaSenha){\n        msg.payload = 2; // valor de identificação de usuário logado\n    }\n}\nreturn msg;","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":360,"y":180,"wires":[["bd81e53.0f0fd18"]]},{"id":"bd81e53.0f0fd18","type":"switch","z":"be3bb942.e19898","name":"Direcionamento de condição","property":"payload","propertyType":"msg","rules":[{"t":"eq","v":"0","vt":"num"},{"t":"eq","v":"1","vt":"num"},{"t":"eq","v":"2","vt":"num"}],"checkall":"true","repair":false,"outputs":3,"x":600,"y":180,"wires":[["705601ca.509bf"],["dd05394d.3930d8"],["8b802c4e.1b047"]]},{"id":"705601ca.509bf","type":"function","z":"be3bb942.e19898","name":"Condição 0 - Usuário Inválido","func":"msg.payload = \"Usuário Inválido\";\nreturn msg;","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":890,"y":120,"wires":[["16eefa81.c09ac5"]]},{"id":"dd05394d.3930d8","type":"function","z":"be3bb942.e19898","name":"Condição 1- Senha Inválida","func":"msg.payload = \"Senha Inválida\";\nreturn msg;","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":880,"y":160,"wires":[["16eefa81.c09ac5"]]},{"id":"8b802c4e.1b047","type":"function","z":"be3bb942.e19898","name":"Condição 2 - Login Efetuado","func":"msg.payload = \"Login Efetuado\";\nreturn msg;","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":880,"y":200,"wires":[["a1be1e79.ff4de","4e4446b1.692388"]]},{"id":"16eefa81.c09ac5","type":"ui_toast","z":"be3bb942.e19898","position":"dialog","displayTime":"3","highlight":"red","sendall":false,"outputs":1,"ok":"Tente Novamente","cancel":"","raw":false,"topic":"","name":"Mensagem de Alerta de Falha","x":1190,"y":140,"wires":[[]]},{"id":"a1be1e79.ff4de","type":"ui_toast","z":"be3bb942.e19898","position":"bottom right","displayTime":"4","highlight":"green","sendall":false,"outputs":0,"ok":"OK","cancel":"","raw":false,"topic":"","name":"Mensagem de Sucesso de Logon do Usuário","x":1230,"y":180,"wires":[]},{"id":"b7a1e002.2b1d1","type":"comment","z":"be3bb942.e19898","name":"Tela de Login do Usuário","info":"","x":150,"y":120,"wires":[]},{"id":"4e4446b1.692388","type":"function","z":"be3bb942.e19898","name":"Direcionar para Tela Principal","func":"msg.payload = { \n    group: {\n    //show: Mostrar grupo\n    show : [\"Dashboard_Controle_Reles_Sair\",\n    \"Dashboard_Controle_Reles_Gerenciamento_dos_Reles\"],\n    //hide: Esconder grupo\n    hide : [\"Dashboard_Controle_Reles_Entrar\"]\n    \n    }\n};\nflow.set(\"Tempo_Sessao\",Date.now()); // Define o Tempo de Sessão com o Tempo Atual\n/*flow.set(\"NomeDaVariavel\",ValorDaVariavel);: define uma váriavel global*/\nreturn msg;","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":1180,"y":220,"wires":[["cceca583.7eb418"]]},{"id":"f6e76a1e.0e7928","type":"ui_button","z":"be3bb942.e19898","name":"Btn Logout","group":"2841a806.b30388","order":0,"width":0,"height":0,"passthru":false,"label":"Logout","tooltip":"Clique aqui e saia da sessão atual. Será necessário fazer login novamente","color":"","bgcolor":"red","icon":"","payload":"","payloadType":"str","topic":"topic","topicType":"msg","x":470,"y":700,"wires":[["90e0adf6.c6c18"]]},{"id":"fc082e89.5ab46","type":"function","z":"be3bb942.e19898","name":"Fazer Logout","func":"msg = {};\nflow.set(\"Tempo_Sessao\", 0);\nmsg.payload = { group: {\n    show : [\"Dashboard_Controle_Reles_Entrar\"],\n    hide : [\"Dashboard_Controle_Reles_Sair\", \"Dashboard_Controle_Reles_Gerenciamento_dos_Reles\"]\n    }\n};\nreturn msg;","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":910,"y":720,"wires":[["f1415df7.6af6f"]]},{"id":"f1415df7.6af6f","type":"ui_ui_control","z":"be3bb942.e19898","name":"Tela Logon","events":"all","x":1070,"y":720,"wires":[[]]},{"id":"cceca583.7eb418","type":"ui_ui_control","z":"be3bb942.e19898","name":"Tela Principal","events":"all","x":1390,"y":220,"wires":[[]]},{"id":"300ada1c.1e6e36","type":"comment","z":"be3bb942.e19898","name":"Tela de logout","info":"","x":470,"y":660,"wires":[]},{"id":"39bf8f8b.795d4","type":"inject","z":"be3bb942.e19898","name":"Timer 3 segundos","props":[],"repeat":"3","crontab":"","once":false,"onceDelay":0.1,"topic":"","payloadType":"str","x":110,"y":480,"wires":[["8755431e.38cf7","a55e8973.63aae8"]]},{"id":"8755431e.38cf7","type":"function","z":"be3bb942.e19898","name":"Verificação de Sessão Expirada","func":"var Tempo_de_Sessao = flow.get(\"Tempo_Sessao\"); // flow.get(\"NomeDaVariavel\");: obtém o valor da váriavel global requerida\nvar Tempo_Atual = Date.now(); // Guarda o valor do Tempo Atual\nvar Tempo_de_Sessao_Maximo = 600000; // tempo de sessão máximo em milissegundos. 600000 ms = 10 minutos\n\n\nif(Tempo_de_Sessao == 0){//sem nenhum usuário logado...\n    msg.payload = 0;\n}else{\n    if(Tempo_Atual-Tempo_de_Sessao>Tempo_de_Sessao_Maximo){ // verifica se o tempo de sessão está dentro do limite\n        msg.payload = 1;\n    }\n}\nreturn msg;","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":350,"y":440,"wires":[["997176f.f172388"]]},{"id":"997176f.f172388","type":"switch","z":"be3bb942.e19898","name":"Direcionador de Condição","property":"payload","propertyType":"msg","rules":[{"t":"eq","v":"0","vt":"num"},{"t":"eq","v":"1","vt":"num"}],"checkall":"true","repair":false,"outputs":2,"x":610,"y":440,"wires":[["1d631e.bec2ace2"],["fc4f05eb.8e9ba8"]]},{"id":"1d631e.bec2ace2","type":"function","z":"be3bb942.e19898","name":"Sem Usuario Logado - Mostra Logon","func":"var msg = {};\nmsg.payload = {group:{\n    show:[\"Dashboard_Controle_Reles_Entrar\"],\n    hide:[\"Dashboard_Controle_Reles_Sair\",\"Dashboard_Controle_Reles_Gerenciamento_dos_Reles\"]\n}};\nreturn msg;","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":890,"y":420,"wires":[["2768f297.85dc0e"]]},{"id":"fc4f05eb.8e9ba8","type":"function","z":"be3bb942.e19898","name":"Tempo expirado - Mostra Logon","func":"flow.set(\"Tempo_Sessao\", 0); // zera a variável de Tempo de Sessão\nflow.set(\"id_Usuario\", undefined); // define o ID do Usuário como undefined, pois nenhum usuário está logado\n\nmsg.payload = \"Tempo de Sessão Expirado. Faça logon novamente.\"\nreturn msg;","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":870,"y":460,"wires":[["c554748d.7a96b8","7f84c508.2e36fc","578c973a.b858a8"]]},{"id":"7f84c508.2e36fc","type":"ui_toast","z":"be3bb942.e19898","position":"dialog","displayTime":"3","highlight":"","sendall":false,"outputs":1,"ok":"OK","cancel":"","raw":false,"topic":"","name":"Notificação Tempo Expirado","x":1220,"y":500,"wires":[[]]},{"id":"c554748d.7a96b8","type":"ui_audio","z":"be3bb942.e19898","name":"Narração da mensagem","group":"4506115d.9f004","voice":"Google português do Brasil","always":"","x":1210,"y":460,"wires":[]},{"id":"578c973a.b858a8","type":"function","z":"be3bb942.e19898","name":"Redirecionamento para Logon","func":"msg = {}; // zera msg para segurança\nmsg.payload ={group:{\n    show:[\"Dashboard_Controle_Reles_Entrar\"],\n    hide:[\"Dashboard_Controle_Reles_Sair\",\"Dashboard_Controle_Reles_Gerenciamento_dos_Reles\"]\n}};\nreturn msg;","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":1230,"y":540,"wires":[["3bb2f13d.8be48e"]]},{"id":"3bb2f13d.8be48e","type":"ui_ui_control","z":"be3bb942.e19898","name":"Tela Logon","events":"all","x":1450,"y":520,"wires":[[]]},{"id":"2768f297.85dc0e","type":"ui_ui_control","z":"be3bb942.e19898","name":"Tela Logon","events":"all","x":1170,"y":420,"wires":[[]]},{"id":"a55e8973.63aae8","type":"function","z":"be3bb942.e19898","name":"Exibição de Tempo Final Sessão","func":"var tempo_De_Sessao = flow.get(\"Tempo_Sessao\"); // obtém o tempo de sessão\nvar tempo_Atual = Date.now(); // obtém o tempo atual\n\nif(tempo_De_Sessao == 0){\n    \n    return null;\n    \n}else {\n    \n    var diferenca_Tempo = Math.floor((600000-(tempo_Atual-tempo_De_Sessao))/1000)+1;\n    \n    if(diferenca_Tempo <= 7 && diferenca_Tempo>=0){\n        \n        msg.payload = \"Tempo restante de Sessão: \"+diferenca_Tempo+\" Segundos.\";\n        \n    }else{\n        \n        return null;\n        \n    }\n    \n}\n\nreturn msg;","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":350,"y":520,"wires":[["9d2e383e.92d798"]]},{"id":"9d2e383e.92d798","type":"ui_toast","z":"be3bb942.e19898","position":"bottom right","displayTime":"2","highlight":"rgb(198, 192, 11)","sendall":false,"outputs":0,"ok":"OK","cancel":"","raw":false,"topic":"","name":"Notificação Tempo Final Sessão","x":630,"y":520,"wires":[]},{"id":"7c343889.0cf778","type":"comment","z":"be3bb942.e19898","name":"Controle Tempo de Sessão","info":"Este controle verifica se a sessão está dentro do limite de tempo definido.","x":150,"y":360,"wires":[]},{"id":"73eb6926.6e4698","type":"comment","z":"be3bb942.e19898","name":"LOGON","info":"","x":680,"y":40,"wires":[]},{"id":"18202030.e6ccc","type":"ui_toast","z":"be3bb942.e19898","position":"bottom right","displayTime":"5","highlight":"rgb(198, 192, 11)","sendall":false,"outputs":0,"ok":"OK","cancel":"","raw":false,"topic":"","name":"","x":790,"y":680,"wires":[]},{"id":"90e0adf6.c6c18","type":"function","z":"be3bb942.e19898","name":"","func":"msg.payload = \"Você será redirecionado para a Página Inicial em 3 segundos...\"\nreturn msg;","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":620,"y":700,"wires":[["18202030.e6ccc","90f69c30.dbb4b"]]},{"id":"90f69c30.dbb4b","type":"delay","z":"be3bb942.e19898","name":"","pauseType":"delay","timeout":"3","timeoutUnits":"seconds","rate":"1","nbRateUnits":"1","rateUnits":"second","randomFirst":"1","randomLast":"5","randomUnits":"seconds","drop":false,"x":760,"y":720,"wires":[["fc082e89.5ab46"]]},{"id":"4d669c9b.93f444","type":"comment","z":"be3bb942.e19898","name":"LOGOUT","info":"","x":700,"y":360,"wires":[]},{"id":"7f911944.835d48","type":"mqtt in","z":"be3bb942.e19898","name":"","topic":"seu_Username_em_Adafruit_IO/feeds/nome_do_feed_em_Adafruit_IO","qos":"2","datatype":"auto","broker":"6193c04a.31dd2","nl":false,"rap":true,"rh":0,"x":370,"y":1020,"wires":[["ab61e541.d0e138"]]},{"id":"81e9cb66.bac5e8","type":"comment","z":"be3bb942.e19898","name":"Integração com Adafruit IO via MQTT","info":"","x":270,"y":920,"wires":[]},{"id":"61cdfb40.08de04","type":"mqtt in","z":"be3bb942.e19898","name":"","topic":"seu_Username_em_Adafruit_IO/feeds/nome_do_feed_em_Adafruit_IO","qos":"2","datatype":"auto","broker":"6193c04a.31dd2","nl":false,"rap":true,"rh":0,"x":370,"y":1060,"wires":[["fba45296.8d26f"]]},{"id":"f43c6a28.3c1888","type":"mqtt in","z":"be3bb942.e19898","name":"","topic":"seu_Username_em_Adafruit_IO/feeds/nome_do_feed_em_Adafruit_IO","qos":"2","datatype":"auto","broker":"6193c04a.31dd2","nl":false,"rap":true,"rh":0,"x":370,"y":1100,"wires":[["de83b31c.add57"]]},{"id":"b4091e44.3d82","type":"mqtt in","z":"be3bb942.e19898","name":"","topic":"seu_Username_em_Adafruit_IO/feeds/nome_do_feed_em_Adafruit_IO","qos":"2","datatype":"auto","broker":"6193c04a.31dd2","nl":false,"rap":true,"rh":0,"x":370,"y":1140,"wires":[["d114c7e8.9554b8"]]},{"id":"f2360f64.14806","type":"comment","z":"be3bb942.e19898","name":"Status Reles","info":"","x":190,"y":980,"wires":[]},{"id":"7aea6c7a.2fd284","type":"ui_text","z":"be3bb942.e19898","group":"826135f6.525068","order":1,"width":0,"height":0,"name":"","label":"Status Relé 1 - Lâmpada","format":"{{msg.payload}}","layout":"row-spread","x":1010,"y":1020,"wires":[]},{"id":"fbf3f4e6.63b318","type":"ui_text","z":"be3bb942.e19898","group":"826135f6.525068","order":5,"width":0,"height":0,"name":"","label":"Status Relé 2 - Ventilador","format":"{{msg.payload}}","layout":"row-spread","x":1010,"y":1060,"wires":[]},{"id":"9e39203e.a3b7","type":"ui_text","z":"be3bb942.e19898","group":"826135f6.525068","order":9,"width":0,"height":0,"name":"","label":"Status Relé 3 - Lâmpada 2","format":"{{msg.payload}}","layout":"row-spread","x":1020,"y":1100,"wires":[]},{"id":"fb426f3d.15cfd","type":"ui_text","z":"be3bb942.e19898","group":"826135f6.525068","order":13,"width":0,"height":0,"name":"","label":"Status Relé 4","format":"{{msg.payload}}","layout":"row-spread","x":980,"y":1140,"wires":[]},{"id":"cb49215c.99709","type":"comment","z":"be3bb942.e19898","name":"Controle Reles","info":"","x":200,"y":1220,"wires":[]},{"id":"32867205.e7c22e","type":"ui_button","z":"be3bb942.e19898","name":"","group":"826135f6.525068","order":2,"width":0,"height":0,"passthru":false,"label":"Desligar Relé 1 - Lâmpada","tooltip":"Clique aqui e desligue o relé 1","color":"","bgcolor":"","icon":"","payload":"0","payloadType":"str","topic":"topic","topicType":"msg","x":240,"y":1260,"wires":[["e666da95.39d7a8"]]},{"id":"e0a35f0.7c2a7a","type":"ui_button","z":"be3bb942.e19898","name":"","group":"826135f6.525068","order":6,"width":0,"height":0,"passthru":false,"label":"Desligar Relé 2 - Ventilador","tooltip":"Clique aqui e desligue o relé 2","color":"","bgcolor":"","icon":"","payload":"0","payloadType":"str","topic":"topic","topicType":"msg","x":240,"y":1360,"wires":[["8d19c326.0c048"]]},{"id":"55450ad4.3d61e4","type":"ui_button","z":"be3bb942.e19898","name":"","group":"826135f6.525068","order":10,"width":0,"height":0,"passthru":false,"label":"Desligar Relé 3 - Lâmpada 2","tooltip":"Clique aqui e desligue o relé 3","color":"","bgcolor":"","icon":"","payload":"0","payloadType":"str","topic":"topic","topicType":"msg","x":240,"y":1460,"wires":[["f227cf32.bf9e6"]]},{"id":"f9b39945.ff63f8","type":"ui_button","z":"be3bb942.e19898","name":"","group":"826135f6.525068","order":14,"width":0,"height":0,"passthru":false,"label":"Desligar Relé 4","tooltip":"Clique aqui e desligue o relé 4","color":"","bgcolor":"","icon":"","payload":"0","payloadType":"str","topic":"topic","topicType":"msg","x":200,"y":1560,"wires":[["dd04cb44.98ed18"]]},{"id":"e666da95.39d7a8","type":"mqtt out","z":"be3bb942.e19898","name":"","topic":"seu_Username_em_Adafruit_IO/feeds/nome_do_feed_em_Adafruit_IO","qos":"2","retain":"","respTopic":"","contentType":"","userProps":"","correl":"","expiry":"","broker":"6193c04a.31dd2","x":650,"y":1280,"wires":[]},{"id":"8d19c326.0c048","type":"mqtt out","z":"be3bb942.e19898","name":"","topic":"seu_Username_em_Adafruit_IO/feeds/nome_do_feed_em_Adafruit_IO","qos":"2","retain":"","respTopic":"","contentType":"","userProps":"","correl":"","expiry":"","broker":"6193c04a.31dd2","x":650,"y":1380,"wires":[]},{"id":"f227cf32.bf9e6","type":"mqtt out","z":"be3bb942.e19898","name":"","topic":"seu_Username_em_Adafruit_IO/feeds/nome_do_feed_em_Adafruit_IO","qos":"2","retain":"","respTopic":"","contentType":"","userProps":"","correl":"","expiry":"","broker":"6193c04a.31dd2","x":650,"y":1480,"wires":[]},{"id":"dd04cb44.98ed18","type":"mqtt out","z":"be3bb942.e19898","name":"","topic":"seu_Username_em_Adafruit_IO/feeds/nome_do_feed_em_Adafruit_IO","qos":"2","retain":"","respTopic":"","contentType":"","userProps":"","correl":"","expiry":"","broker":"6193c04a.31dd2","x":570,"y":1580,"wires":[]},{"id":"85f56556.26f798","type":"ui_button","z":"be3bb942.e19898","name":"","group":"826135f6.525068","order":3,"width":0,"height":0,"passthru":false,"label":"Ligar Relé 1 - Lâmpada","tooltip":"Clique aqui e ligue o relé 1","color":"","bgcolor":"","icon":"","payload":"1","payloadType":"str","topic":"topic","topicType":"msg","x":230,"y":1300,"wires":[["e666da95.39d7a8"]]},{"id":"1f83728f.c65e0d","type":"ui_button","z":"be3bb942.e19898","name":"","group":"826135f6.525068","order":7,"width":0,"height":0,"passthru":false,"label":"Ligar Relé 2 - Ventilador","tooltip":"Clique aqui e ligue o relé 2","color":"","bgcolor":"","icon":"","payload":"1","payloadType":"str","topic":"topic","topicType":"msg","x":230,"y":1400,"wires":[["8d19c326.0c048"]]},{"id":"105e4b15.3fc595","type":"ui_button","z":"be3bb942.e19898","name":"","group":"826135f6.525068","order":11,"width":0,"height":0,"passthru":false,"label":"Ligar Relé 3 - Lâmpada 2","tooltip":"Clique aqui e ligue o relé 3","color":"","bgcolor":"","icon":"","payload":"1","payloadType":"str","topic":"topic","topicType":"msg","x":230,"y":1500,"wires":[["f227cf32.bf9e6"]]},{"id":"1b818a29.9de726","type":"ui_button","z":"be3bb942.e19898","name":"","group":"826135f6.525068","order":15,"width":0,"height":0,"passthru":false,"label":"Ligar Relé 4","tooltip":"Clique aqui e ligue o relé 4","color":"","bgcolor":"","icon":"","payload":"1","payloadType":"str","topic":"topic","topicType":"msg","x":190,"y":1600,"wires":[["dd04cb44.98ed18"]]},{"id":"ab61e541.d0e138","type":"function","z":"be3bb942.e19898","name":"Filtro para verificar status","func":"if(msg.payload == \"w:cloud-refresh\"){\n    msg.payload = \"Atualizando...\";\n}else if(msg.payload == \"star\"){\n    msg.payload = \"Lâmpada Ligada\"\n}else if(msg.payload == \"star-o\"){\n    msg.payload = \"Lâmpada Desligada\"\n}\nreturn msg;","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":750,"y":1020,"wires":[["7aea6c7a.2fd284"]]},{"id":"fba45296.8d26f","type":"function","z":"be3bb942.e19898","name":"Filtro para verificar status","func":"if(msg.payload == \"w:cloud-refresh\"){\n    msg.payload = \"Atualizando...\";\n}else if(msg.payload == \"w:wind-beaufort-1\"){\n    msg.payload = \"Ventilador Ligado\"\n}else if(msg.payload == \"w:wind-beaufort-0\"){\n    msg.payload = \"Ventilador Desligado\"\n}\nreturn msg;","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":750,"y":1060,"wires":[["fbf3f4e6.63b318"]]},{"id":"de83b31c.add57","type":"function","z":"be3bb942.e19898","name":"Filtro para verificar status","func":"if(msg.payload == \"w:cloud-refresh\"){\n    msg.payload = \"Atualizando...\";\n}else if(msg.payload == \"star\"){\n    msg.payload = \"Lâmpada Ligada\"\n}else if(msg.payload == \"star-o\"){\n    msg.payload = \"Lâmpada Desligada\"\n}\nreturn msg;","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":750,"y":1100,"wires":[["9e39203e.a3b7"]]},{"id":"d114c7e8.9554b8","type":"function","z":"be3bb942.e19898","name":"Filtro para verificar status","func":"if(msg.payload == \"w:cloud-refresh\"){\n    msg.payload = \"Atualizando...\";\n}else if(msg.payload == \"check\"){\n    msg.payload = \"Relé Ligado\"\n}else if(msg.payload == \"power-off\"){\n    msg.payload = \"Relé Desligado\"\n}\nreturn msg;","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":750,"y":1140,"wires":[["fb426f3d.15cfd"]]},{"id":"7218d749.0c8698","type":"ui_group","name":"Entrar","tab":"d99f7698.7698a8","order":1,"disp":true,"width":"6","collapse":false},{"id":"2841a806.b30388","type":"ui_group","name":"Sair","tab":"d99f7698.7698a8","order":3,"disp":true,"width":"3","collapse":false},{"id":"4506115d.9f004","type":"ui_group","name":"Narração","tab":"d99f7698.7698a8","order":4,"disp":true,"width":"3","collapse":false},{"id":"6193c04a.31dd2","type":"mqtt-broker","name":"Servidor Adafruit IO","broker":"io.adafruit.com","port":"1883","clientid":"","usetls":false,"protocolVersion":"4","keepalive":"60","cleansession":true,"birthTopic":"","birthQos":"0","birthPayload":"","birthMsg":{},"closeTopic":"","closeQos":"0","closePayload":"","closeMsg":{},"willTopic":"","willQos":"0","willPayload":"","willMsg":{},"sessionExpiry":""},{"id":"826135f6.525068","type":"ui_group","name":"Gerenciamento dos Reles","tab":"d99f7698.7698a8","order":2,"disp":true,"width":"6","collapse":false},{"id":"d99f7698.7698a8","type":"ui_tab","name":"Dashboard Controle Reles","icon":"","disabled":false,"hidden":false}]
  • Em seguida, clique em Import.

Plataforma explicada passo a passo

  • Confirme a importação clicando em Import copy.

Plataforma explicada passo a passo

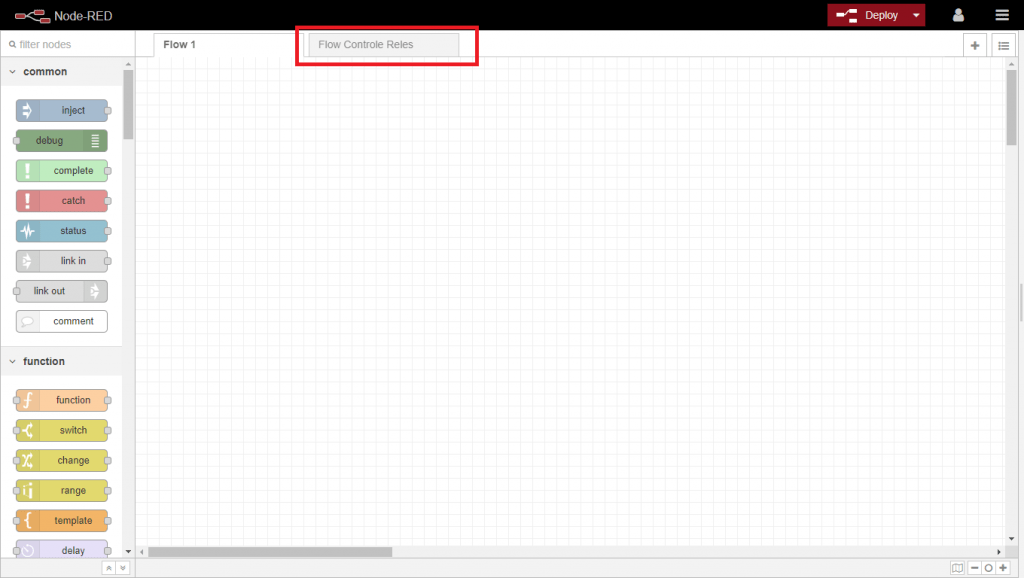

  • O conteúdo importado está na aba Flow Controle Reles. Para acessá-la, clique na aba com o nome Flow Controle Reles.

Plataforma explicada passo a passo

Para se conectar ao servidor da Adafruit IO, é necessário alterar algumas coisas. Mais antes, você deve pegar as credencias da sua conta em Adafruit IO. Para isso, siga os passos abaixo:

  • Acesse o seguinte site: io.adafruit.com
  • Clique na aba My Key.

Plataforma explicada passo a passo

  • Irá abrir uma caixa de mensagem com o conteúdo de Seu Username (1) e sua Active Key (2). Anote-os, você precisará deles mais tarde.

Plataforma explicada passo a passo

Com conhecimento de suas credenciais, continue os passos abaixo para o desenvolvimento da plataforma em Node-RED.

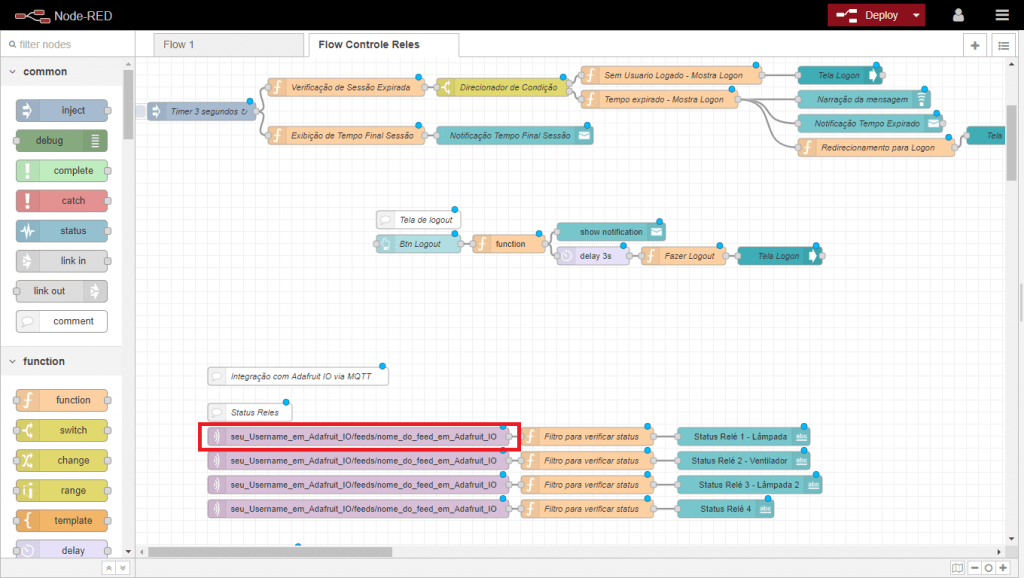

  • Vá novamente até seu editor de Node-RED e desça a página até achar a parte que controla o status dos Reles.

Plataforma explicada passo a passo

  • Clique duas vezes no nó do status do relé 1.

Plataforma explicada passo a passo

  • Clique no botão com ícone de editor.

Plataforma explicada passo a passo

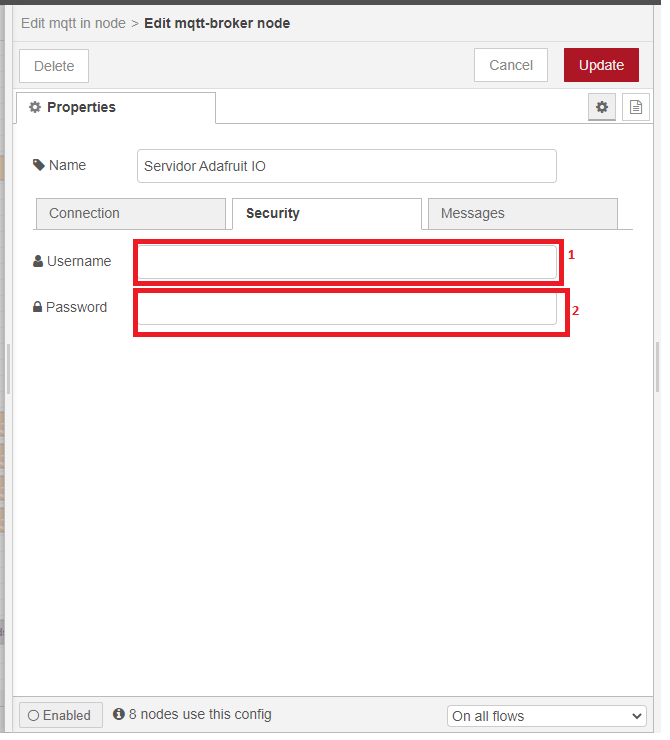

  • Clique na aba Security.

Plataforma explicada passo a passo

  • Preencha o campo Username (1) com seu Username da Adafruit IO que você obteve anteriormente. Preencha o campo Password (2) com sua Active Key da Adafruit IO que você obteve.

Plataforma explicada passo a passo

  • Clique no botão Update para salvar.

Plataforma explicada passo a passo

Processo de preenchimento com os Feeds para Status Reles

  • No campo Topic, preencha seu_Username_em_Adafruit_IO/feeds/nome_do_feed_em_Adafruit_IO substituindo seu_Username_em_Adafruit_IO por seu Username da Adafruit IO e  substituindo nome_do_feed_em_Adafruit_IO pelo nome do feed de feedback do relé criado em Adafruit IO (status-rele-1). Você pode consultar o feed acessando o site io.adafruit.com/SeuNomeDeUsuario/feeds, substituindo SeuNomeDeUsuario pelo seu nome de usuário da Adafruit IO. NOTA: deve-se utilizar a key do feed e não o feed name.

Plataforma explicada passo a passo

  • Clique no botão Done para salvar.

Plataforma explicada passo a passo

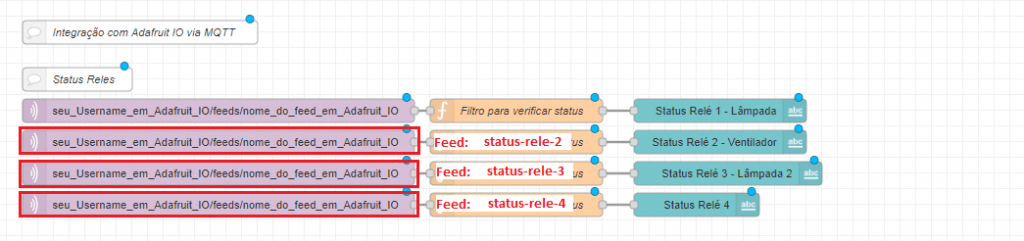

  • Faça o mesmo processo de preenchimento com os Feeds para Status Reles para com os debaixo:

Plataforma explicada passo a passo

Agora iremos preencher com os feeds os botões, localizados na parte Controle Reles. Para isso, siga os passo abaixo:

  • Desça a página do editor Node-RED até achar a parte que tem o Controle dos Reles.

Plataforma explicada passo a passo

Processo de preenchimento com os Feeds para Controle Reles

  • Clique duas vezes no nó do controle do relé 1.

Plataforma explicada passo a passo

  • No campo Topic, preencha seu_Username_em_Adafruit_IO/feeds/nome_do_feed_em_Adafruit_IO substituindo seu_Username_em_Adafruit_IO por seu Username da Adafruit IO e  substituindo nome_do_feed_em_Adafruit_IO pelo nome do feed de controle do relé criado em Adafruit IO (Botao_Rele_1). Você pode consultar o feed acessando o site io.adafruit.com/SeuNomeDeUsuario/feeds, substituindo SeuNomeDeUsuario pelo seu nome de usuário da Adafruit IO. NOTA: deve-se utilizar a key do feed e não o feed name.

Plataforma explicada passo a passo

  • Clique no botão Done para salvar.

Plataforma explicada passo a passo

  • Faça o mesmo processo de preenchimento com os Feeds para Controle Reles para com os debaixo:

Plataforma explicada passo a passo

Ficará assim:

Plataforma explicada passo a passo

Agora você deve criar um usuário e uma senha para acessar o painel Node-RED. Para isso, siga os passos abaixo:

  • Suba até o topo da página. Localize o nó Verificação de Login na parte Tela de Login do Usuário. Clique duas vezes nele.

Plataforma explicada passo a passo

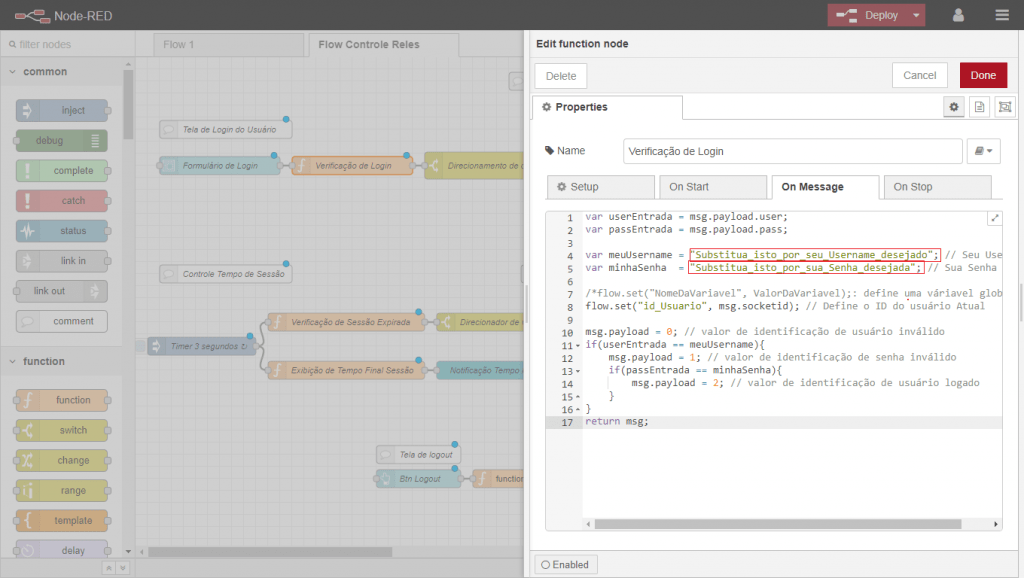

  • No código que se abriu, altere o valor da variável meuUsername para um nome de usuário que você deseje. Altere também o valor da variável minhaSenha para uma senha que você deseje. Essas credenciais servirá para você acessar o painel da Dashboard Node-RED, então guarde-os em segurança.

Plataforma explicada passo a passo

  • Clique em Done para salvar as alterações.
  • Agora vá até a parte Controle Tempo de Sessão, no nó Verificação de Sessão Expirada. Clique duas vezes no nó.

Plataforma explicada passo a passo

  • Altere a variável Tempo_de_Sessao_Maximo para um tempo que você deseje que a sessão do painel dure.O tempo é em milissegundos. No exemplo está 600000, que são 10 minutos.

Plataforma explicada passo a passo

  • Clique em Done para salvar as alterações.
  • Caso se você altere o valor do Tempo de Sessao Maximo, Vá no nó Exibição de Tempo Final Sessão.

Plataforma explicada passo a passo

  • E Altere o valor do seguinte número para o mesmo que você alterou anteriormente (Tempo_de_Sessao_Maximo). Após as alterações, salve clicando em Done.

Plataforma explicada passo a passo

Após terminar todas estas alterações, o painel ficou pronto. Mas antes devemos implantá-lo. Para isso, clique no botão Deploy, localizado no canto superior direito da página.

Plataforma explicada passo a passo

Antes de prosseguirmos, devemos ver o endereço web em que estamos. Pegue o endereço eletrônico atual e retire tudo depois da barra / . Então coloque a sigla ui e aperte Enter no Teclado. Exemplo: Se o endereço eletrônico atual é https://node-red-controle-de-cargas.mybluemix.net/red/#flow/4gt5re0w.o25e6f então ficará https://node-red-controle-de-cargas.mybluemix.net/ui.

Para mais detalhes da plataforma Node-RED, acesse site da IBM Cloud sobre Node-RED.

  • Ao terminar de implantar, podemos acessar o painel. Para isso acesse o site obtido anteriormente.

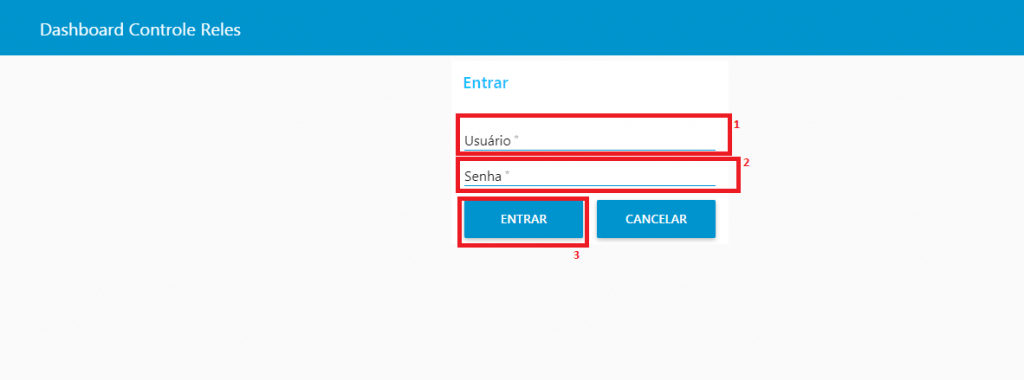

  • Preencha os campos requisitados com seu usuário (1) e senha (2) criados anteriormente no editor de Node-RED. Em seguida clique em ENTRAR (3).

Plataforma explicada passo a passo

  • Você obterá uma plataforma igual à esta:
Plataforma explicada passo a passo

Visualização em Desktop

Plataforma explicada passo a passo

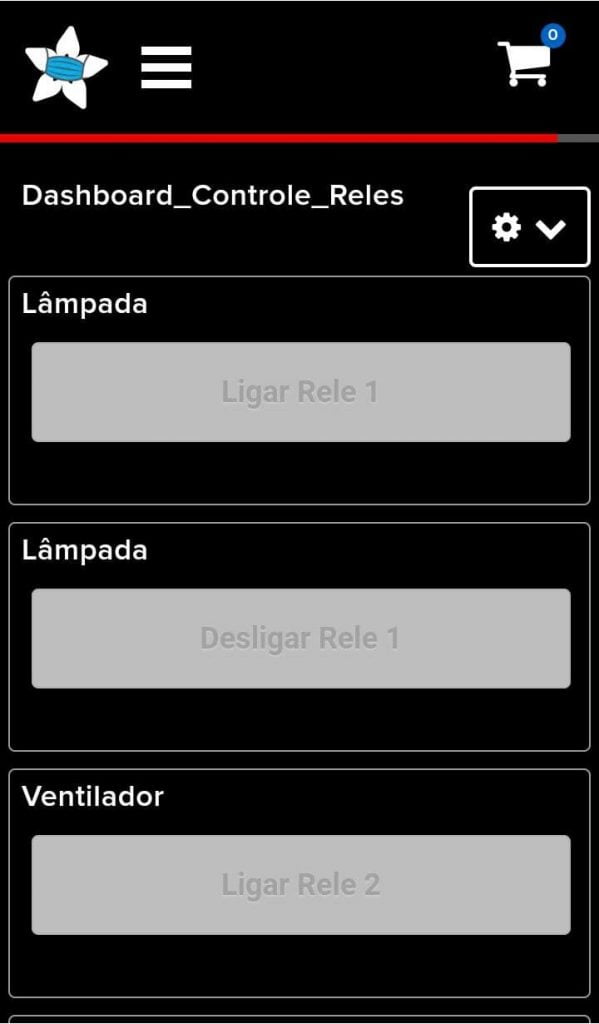

Visualização em Dispositivo Mobile

Com a plataforma para Dispositivos Mobile Node-RED concluída, podemos prosseguir.


Funcionamento Final

Veja o vídeo abaixo para ver o funcionamento final.

https://blog.eletrogate.com/wp-content/uploads/2021/07/Project-Controle-de-Cargas-Adafruit-IO.mp4

Conclusão

Com este exemplo de controle de cargas pela internet, abre-se portas para projetos mais complexos, até mesmo automação residencial. Caso ficou alguma dúvida, nos contate através dos comentários. Espero que o tenha ajudado e até a próxima.

Tenha a Metodologia Eletrogate na sua Escola! Conheça nosso Programa de Robótica Educacional.


Sobre o Autor


Michel Galvão

Hobbysta em Sistemas Embarcados e IoT. Tem experiência em Automação Residencial e Agrícola.


Eletrogate

14 de julho de 2021 Atualizado em: 03 out 2022

A Eletrogate é uma loja virtual de componentes eletrônicos do Brasil e possui diversos produtos relacionados à Arduino, Automação, Robótica e Eletrônica em geral.

Tenha a Metodologia Eletrogate dentro da sua Escola! Conheça nosso Programa de Robótica nas Escolas!

Tutoriais

Criando uma Biblioteca para Arduino

Eletrogate16 de março de 2023 Atualizado em: 21 mar 2023

Neste post, vamos ensinar como criar sua própria biblioteca para Arduino, mostrando todos os detalhes de desenvolvimento, usando, de exemplo, uma biblioteca para LCDs alfanuméricos. É necessário conhecimento da linguagem C++ e da programação em Arduino.

Tutoriais

Criando uma Biblioteca para Arduino

Eletrogate16 de março de 2023 Atualizado em: 21 mar 2023

Neste post, vamos ensinar como criar sua própria biblioteca para Arduino, mostrando todos os detalhes de desenvolvimento, usando, de exemplo, uma biblioteca para LCDs alfanuméricos. É necessário conhecimento da linguagem C++ e da programação em Arduino.

Automação Residencial

Utilizando o Google Assistente com o NodeMCU

Eletrogate9 de março de 2023 Atualizado em: 21 mar 2023

Neste post, você aprenderá a desenvolver um sistema capaz de receber e interpretar dados do Google Assistente, que se aplica a vários projetos de IoT (Internet das Coisas) e automações residenciais, utilizando a ferramenta da Adafruit, com a tecnologia do Google Assistente, usando o IFTTT (Se Isso Então Aquilo) que intermediará a conexão do Google Assistente com a Adafruit.

Automação Residencial

Utilizando o Google Assistente com o NodeMCU

Eletrogate9 de março de 2023 Atualizado em: 21 mar 2023

Neste post, você aprenderá a desenvolver um sistema capaz de receber e interpretar dados do Google Assistente, que se aplica a vários projetos de IoT (Internet das Coisas) e automações residenciais, utilizando a ferramenta da Adafruit, com a tecnologia do Google Assistente, usando o IFTTT (Se Isso Então Aquilo) que intermediará a conexão do Google Assistente com a Adafruit.

Componentes Eletronicos

Usando Pastilhas Peltier

Eletrogate2 de março de 2023 Atualizado em: 21 mar 2023

Aprenda como funcionam as pastilhas termoelétricas Peltier e veja exemplos de sistemas que podemos criar com elas.

Componentes Eletronicos

Usando Pastilhas Peltier

Eletrogate2 de março de 2023 Atualizado em: 21 mar 2023

Aprenda como funcionam as pastilhas termoelétricas Peltier e veja exemplos de sistemas que podemos criar com elas.

Projetos

Agitador Magnético com Arduino

Eletrogate24 de fevereiro de 2023 Atualizado em: 21 mar 2023

No post de hoje, nós vamos aprender a fazer um agitador magnético com uma placa Arduino e um motor DC. Venha conferir!

Projetos

Agitador Magnético com Arduino

Eletrogate24 de fevereiro de 2023 Atualizado em: 21 mar 2023

No post de hoje, nós vamos aprender a fazer um agitador magnético com uma placa Arduino e um motor DC. Venha conferir!

Eletrogate Robô

Cadastre-se e fique por
dentro de novidades!

blog-eletrogate-logo-footer

Rua Rio de Janeiro, 441 - Sala 1301
Centro - Belo Horizonte/MG
CEP 30160-041
*Não temos atendimento físico

ANWAR SLEIMAN HACHOUCHE - ME
CNPJ: 18.917.521/0001-73

Atendimento

(31) 3142-3800

contato@eletrogate.com


Seg a Sex - das 8h às 17h

Institucional

  • Apostilas
  • Quem Somos
  • Privacidade
  • Seja um Redator
  • Trabalhe Conosco

Nos acompanhe

Facebook Instagram Youtube

© ELETROGATE 2023 - Todos os direitos reservados. Termos de uso e Política de privacidade.
